Подаване на въздух отвън

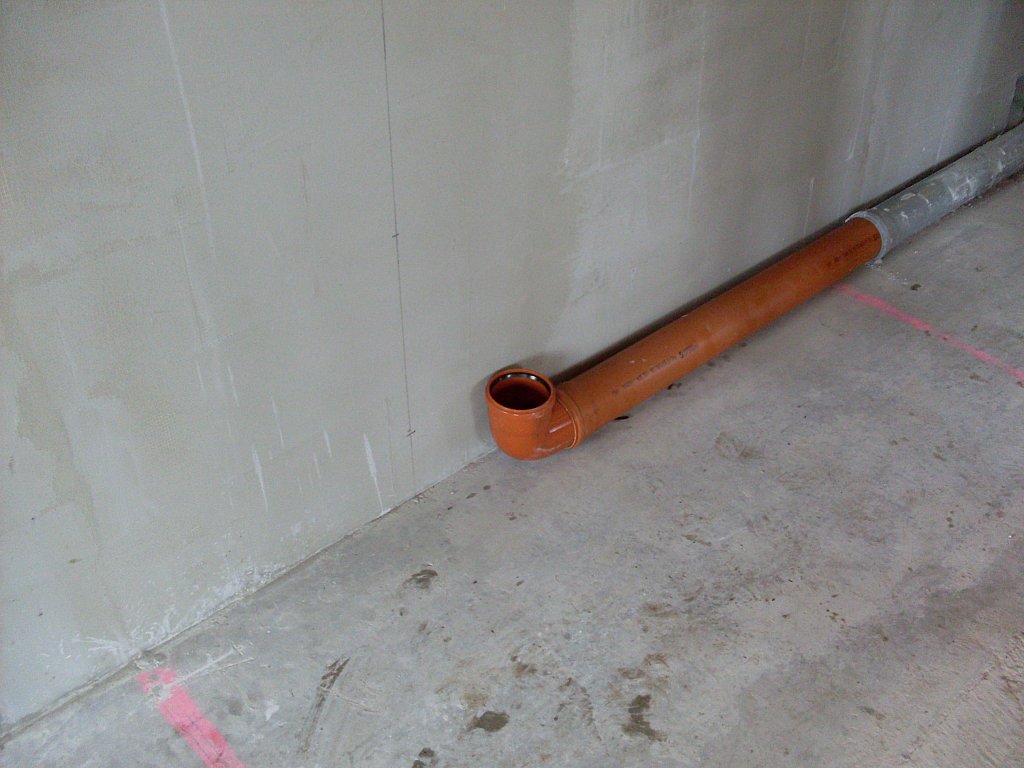

Горенето  на камина в стаята създава вакуум, тъй като самата камера започва да изсмуква въздух. В наши дни, когато използваме добре уплътнени прозорци и врати, се препоръчва вкарването на въздух отвън, когато това е възможно. На снимката е показано подаване на въздух с тръба, положена на пода. Полагането на тръбата трябва да се направи преди да започне изграждането на конструкцията на камината.

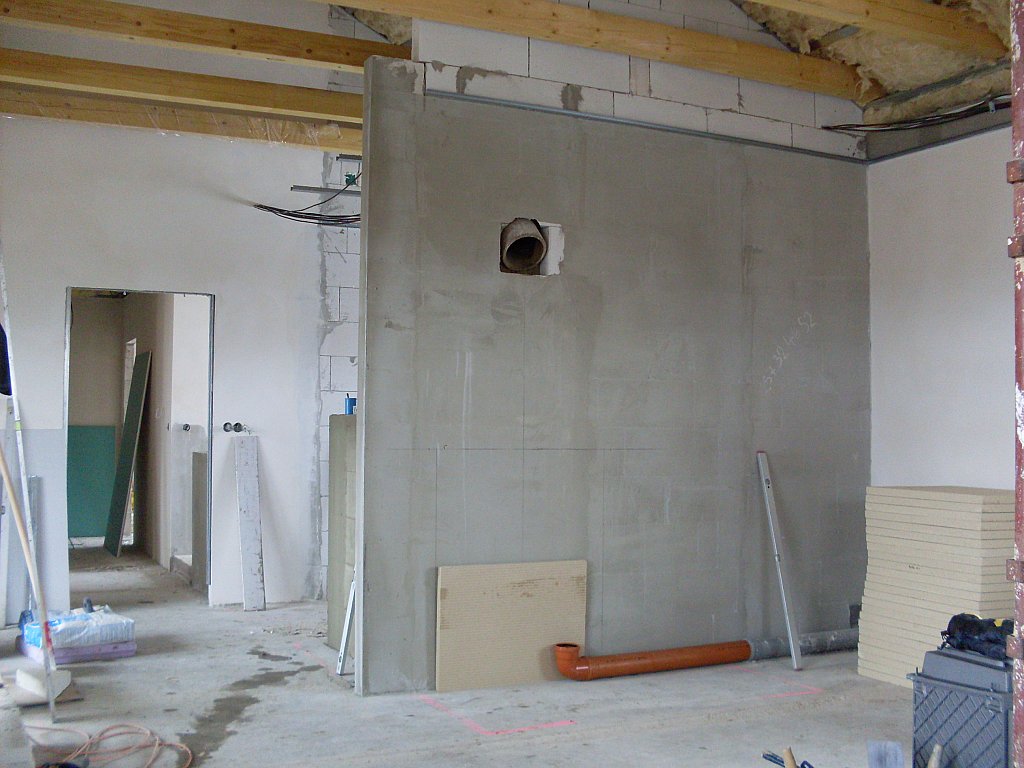

Изграждане на задната стена на камината

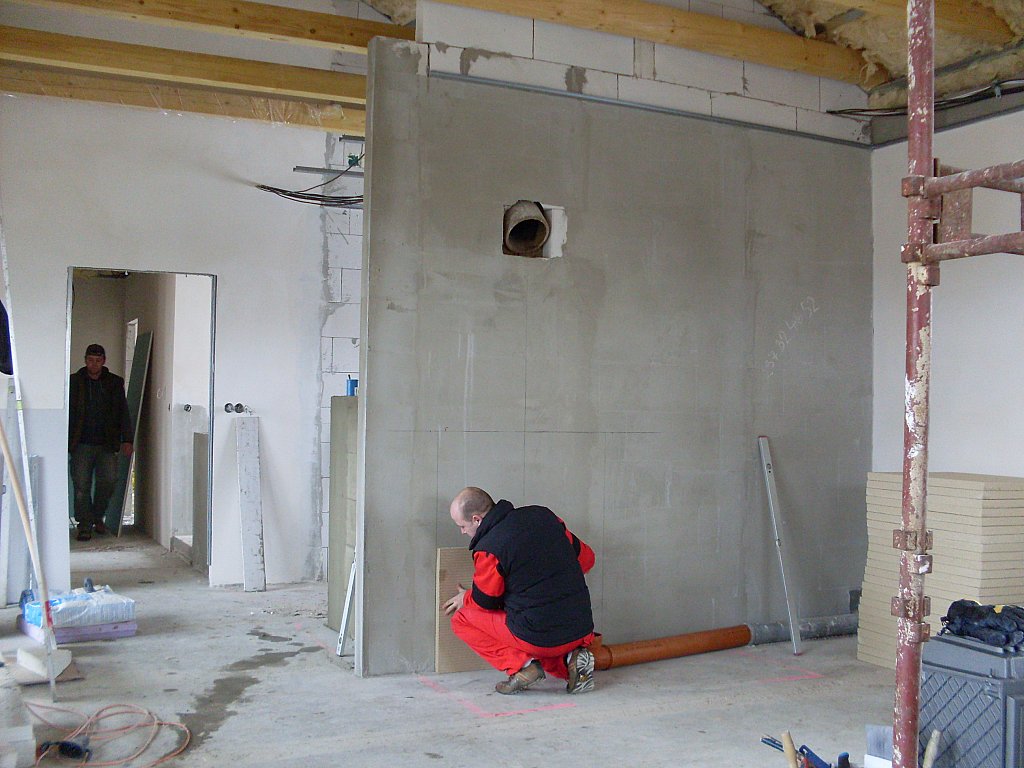

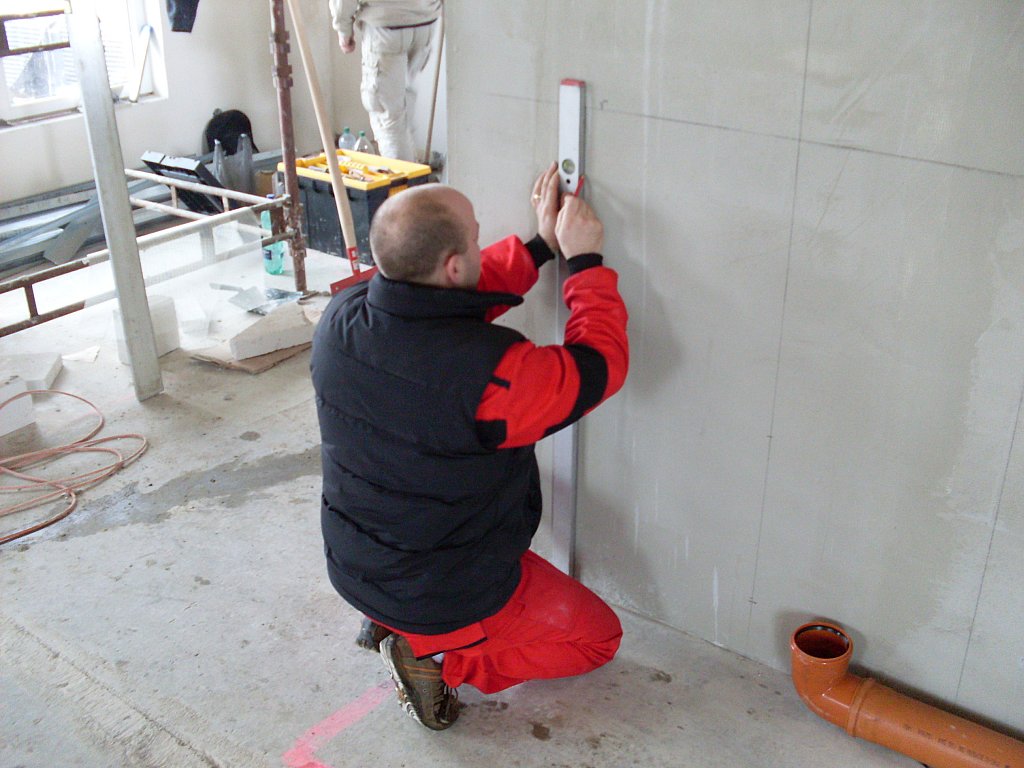

На стената, към която се монтира конструкцията, се разчертават контурите на панелите. Използвайте нивелир. Изграждане на задната стена на камината става чрез залепване и завинтване на разкроените по размери панели към стената. Тази стена става носеща и цялата конструкция на камината се развива от нея.
Не забравяйте да почистите стената от прах и всякакви други примеси. Ако изграждате върху немонолитна (примерно дървена) стена, е необходимо да се направи вентилирана въздушна междина зад стената на камината! В този случай на стената първо се поставят две или три вертикални ленти Grenaisol, към които след това се захващат панелите на задната стена на камината.

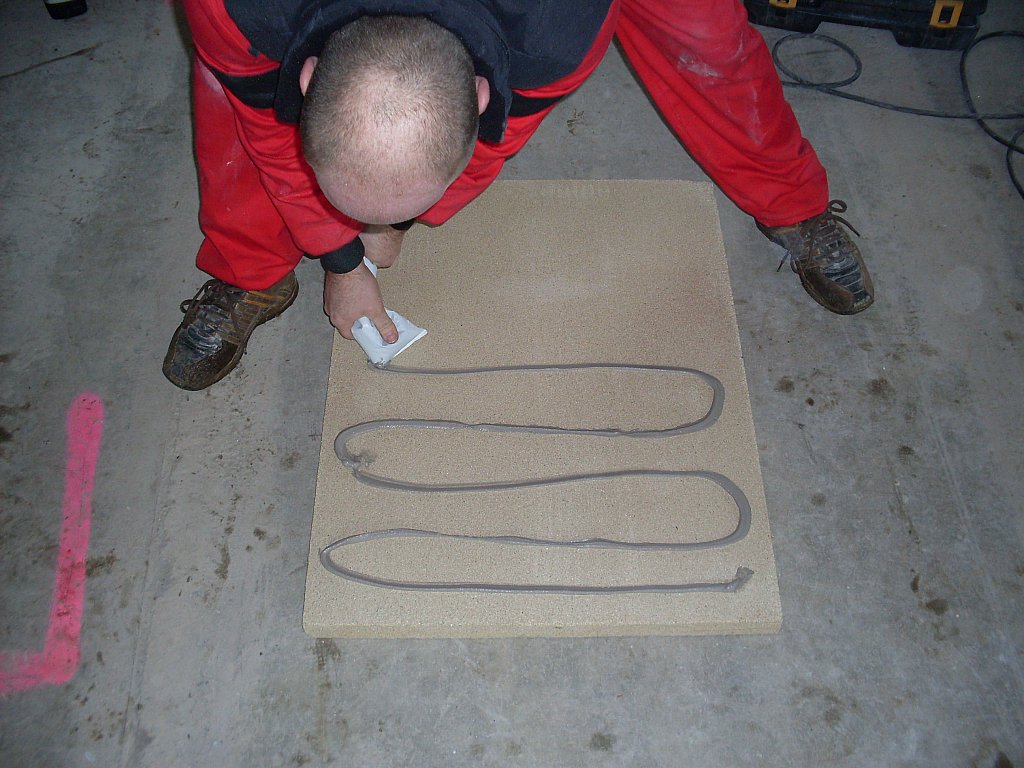

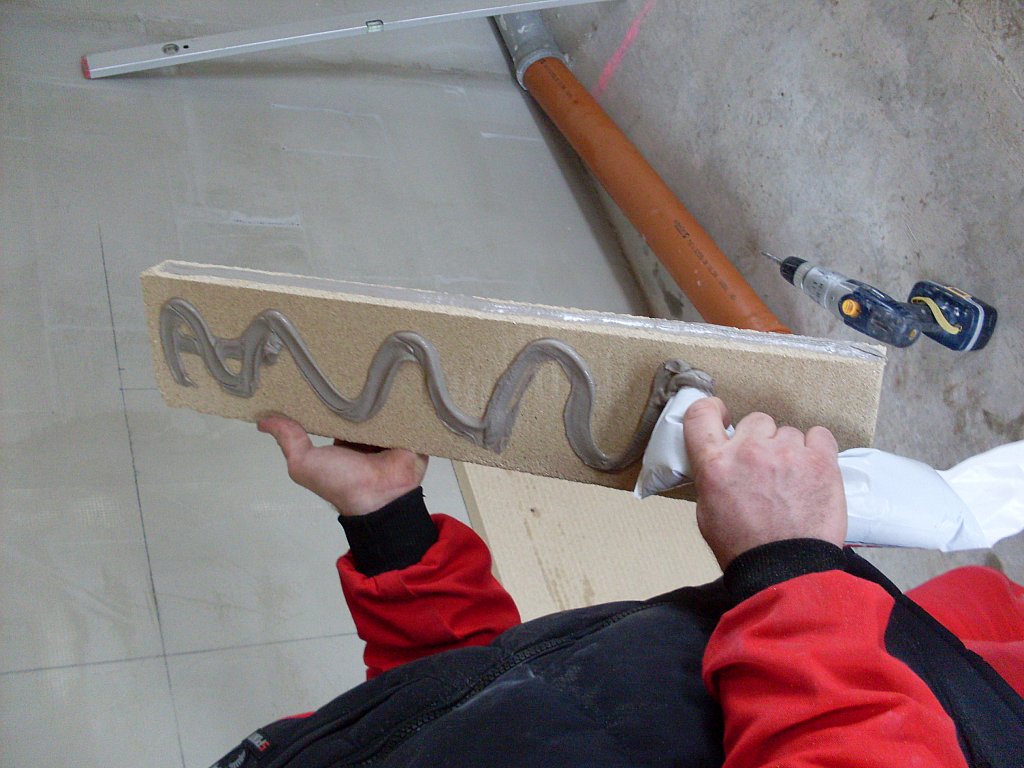

Залепването на плоскостите става с високотемпературно лепило Grenaklebepaste. То се доставя в пластмасови пликове готово за употреба, достатъчно е само да помачкате плика докато омекне. Лепилото се нанася равномерно, както е показано на снимката. Можете да го разнесете допълнително с помощта на шпатула.

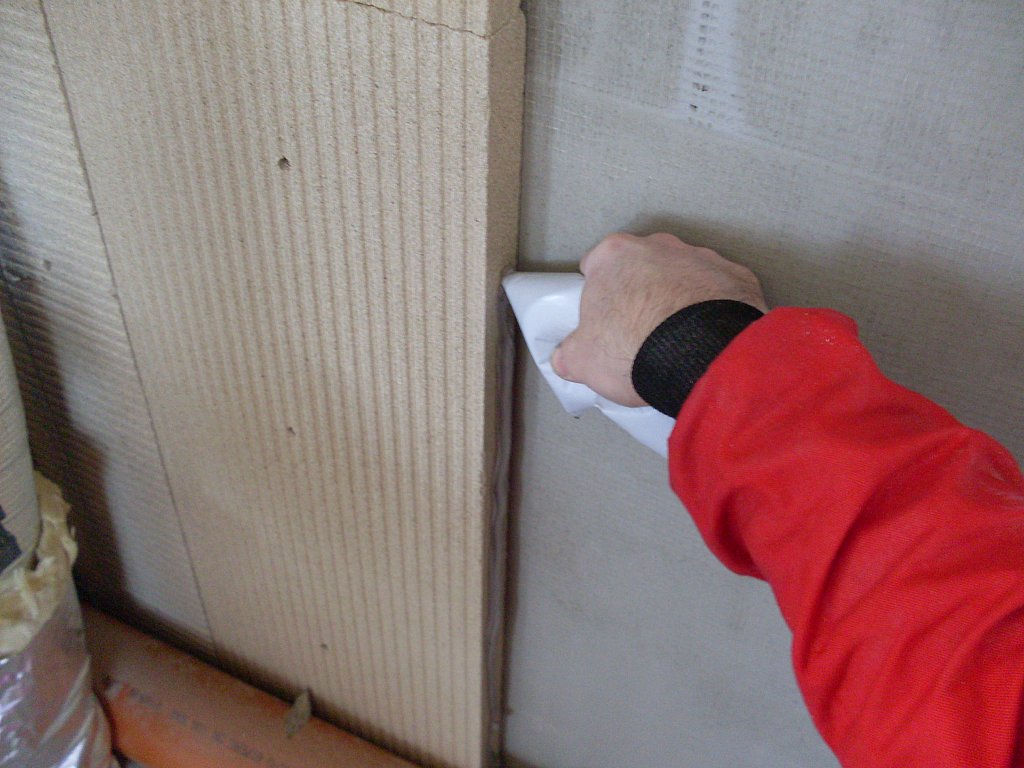

Изолационният панел с нанесеното лепило се поставя върху стената и се притиска внимателно към нея с леко кръгово движение, за обиране на въздушните междини. След това панелът се натиска към стената по цялата му повърхност.

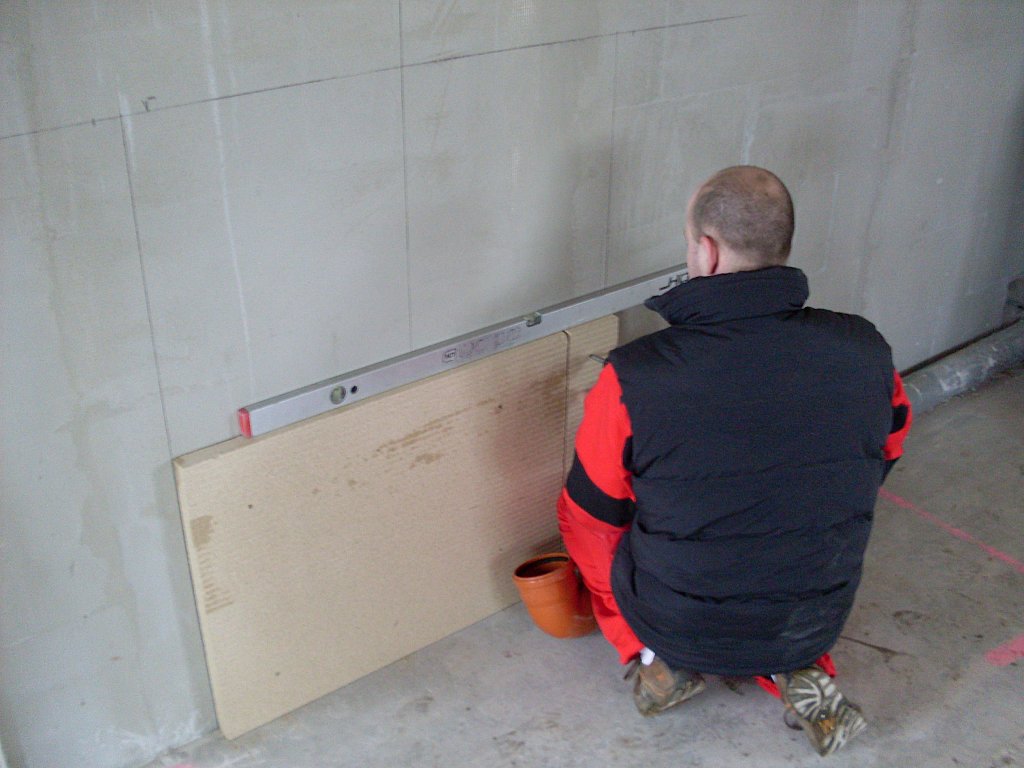

Всеки панел трябва да се нивелира с помощта на нивелир. Така се осигурява вертикалност на страничните стени.

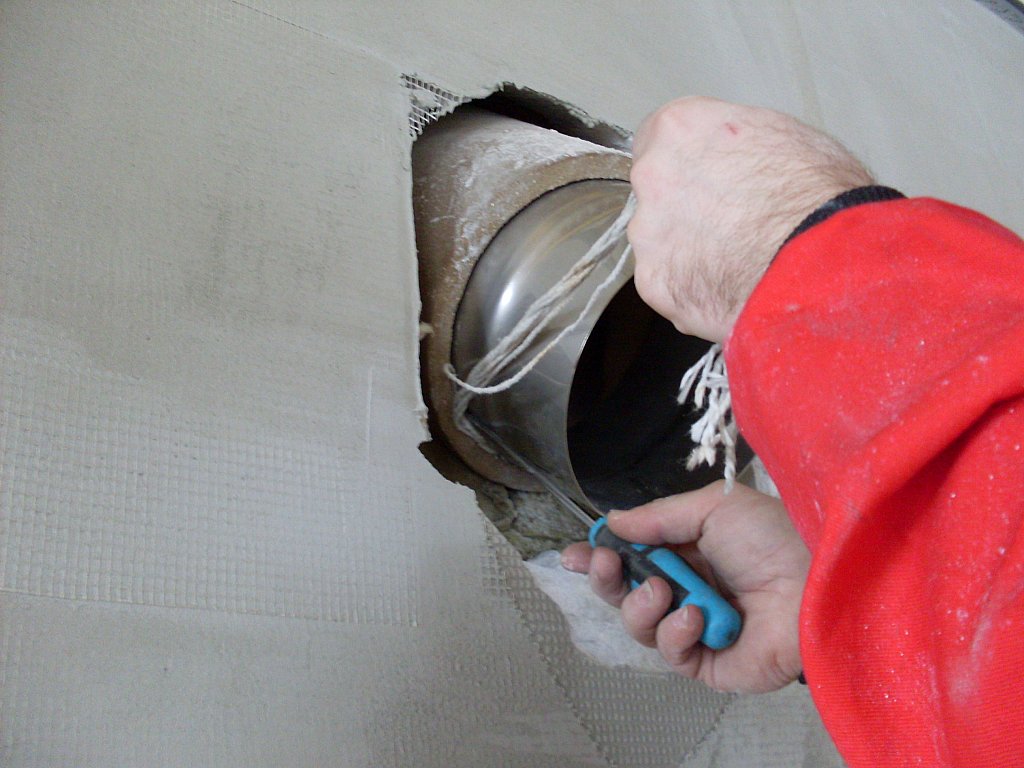

С керамично въже за температури 900 -1000⁰С
уплътняваме пространството между металния
димоотвод и арматурата на комина. Така се
създава гъвкаво уплътнение, поемащо
разширението на димоотвода при нагряване.

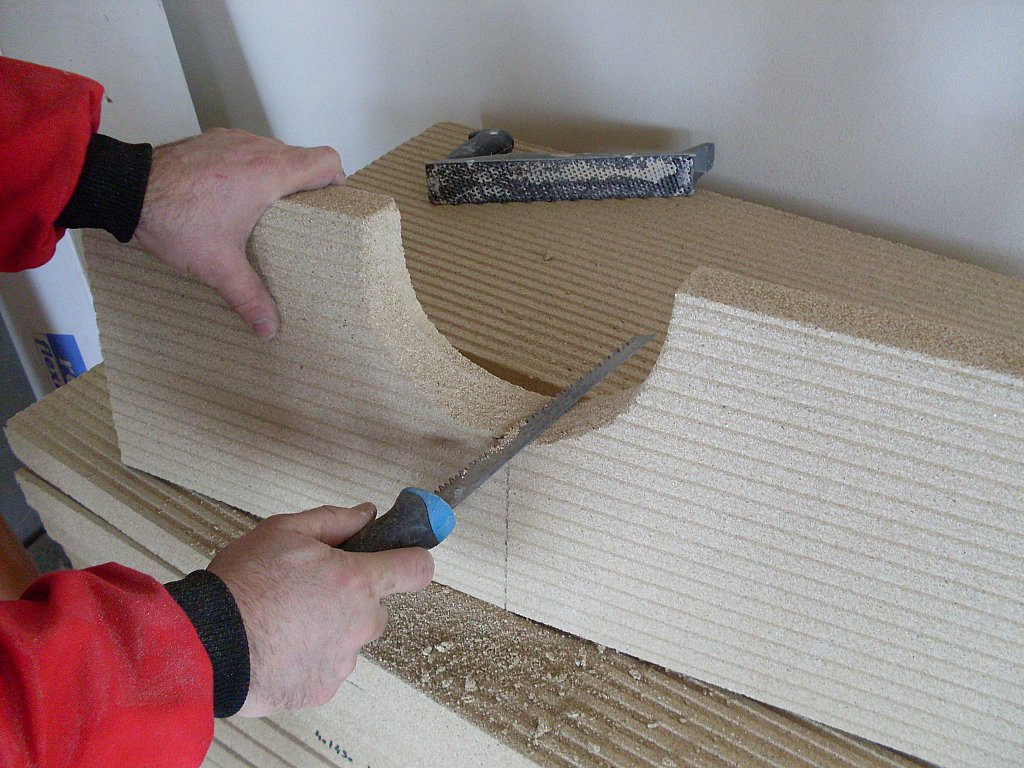

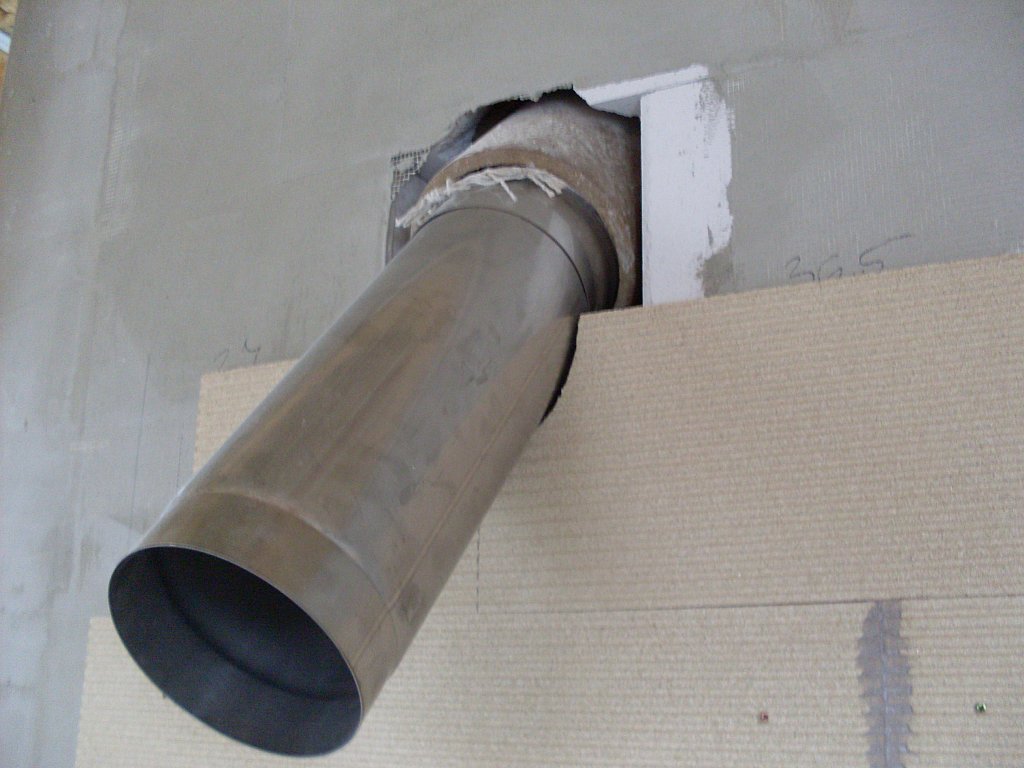

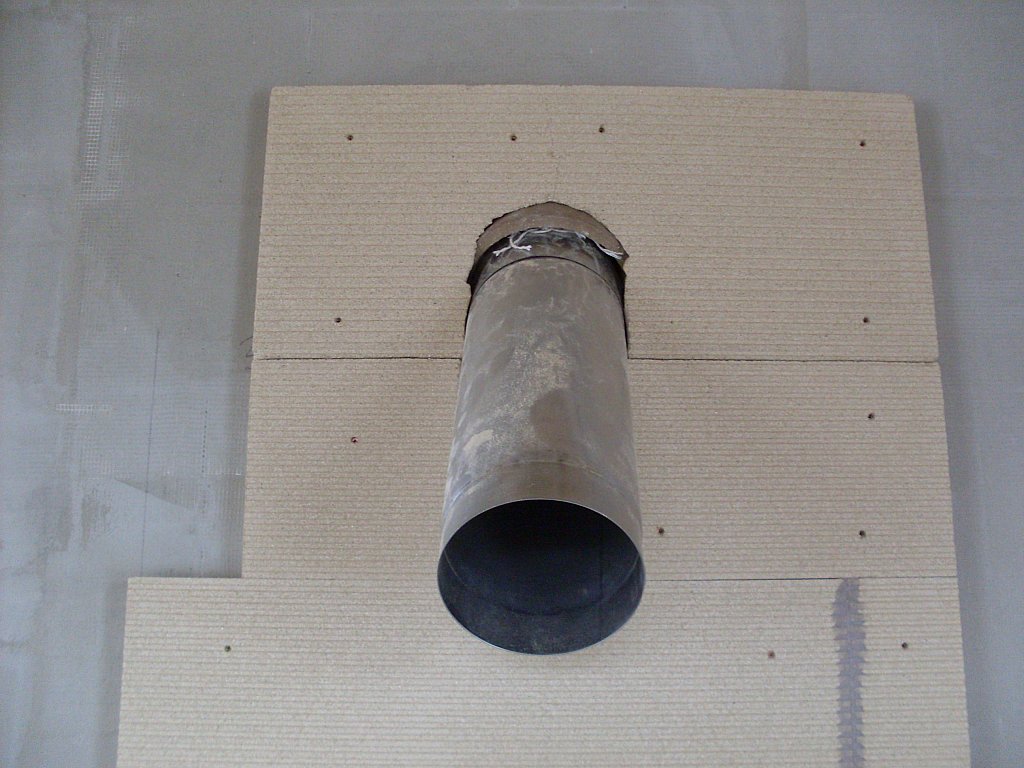

Изрязва се мястото за преминаване на димоотвода през
стената на камината.

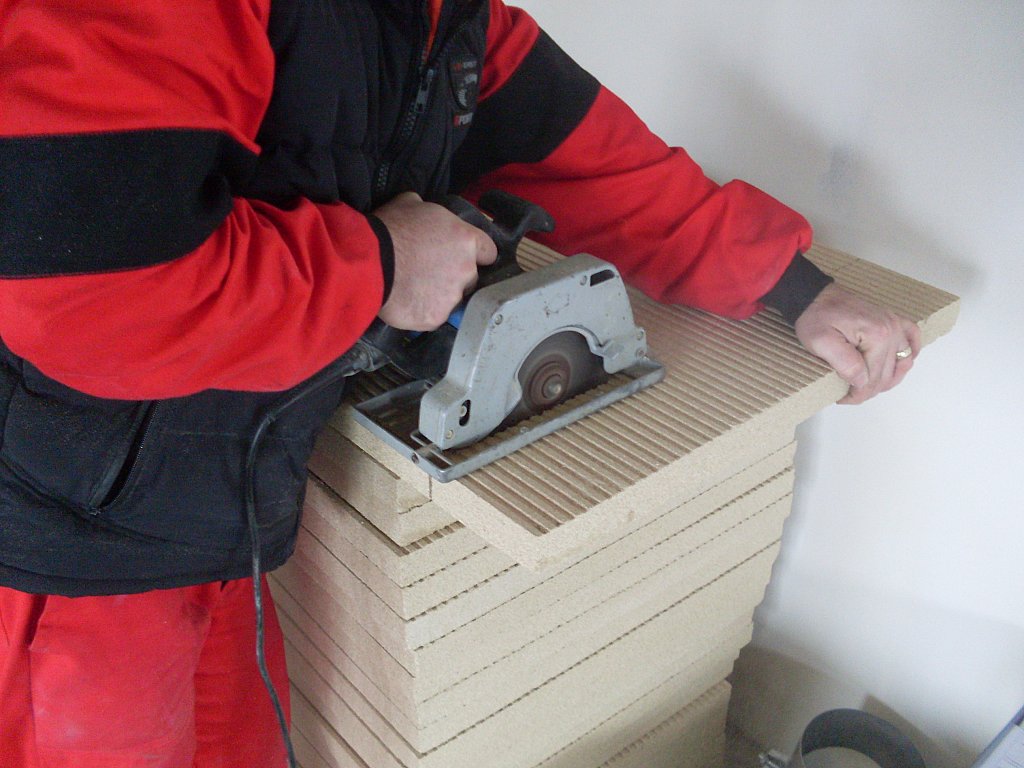

Плоскостите Grenaisol могат да бъдат нарязвани,
пробивани, скрепвани, завинтвани, фрезовани и др, Те се
обработват много добре с обикновени ръчни инструменти
за дърво, които са напълно достатъчни. При обработката
им не се отделя голямо количество прах, както става при
силикатните плоскости.

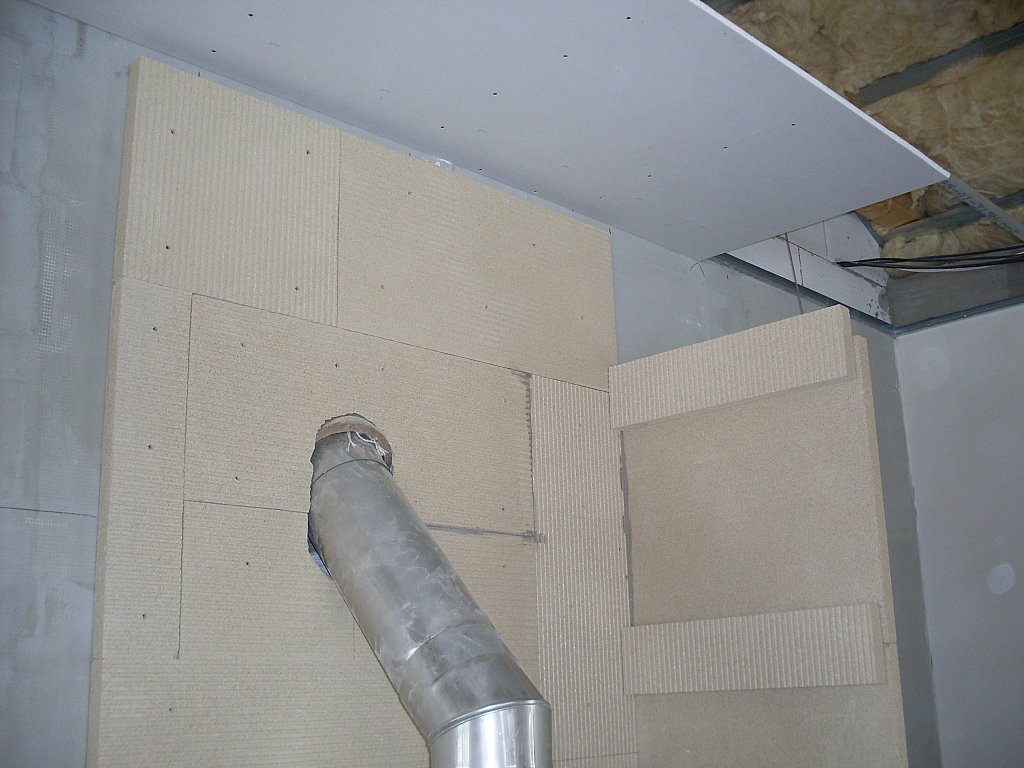

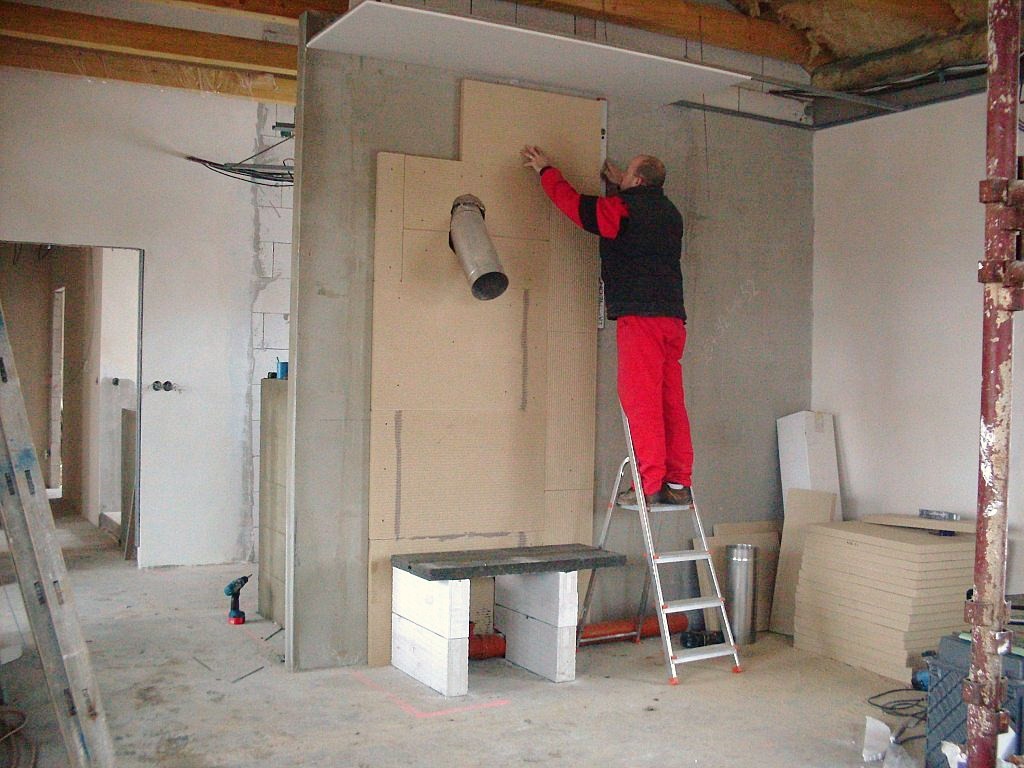

Довършване на задната стена. Оставете празнина от
няколко сантиметъра под тавана.

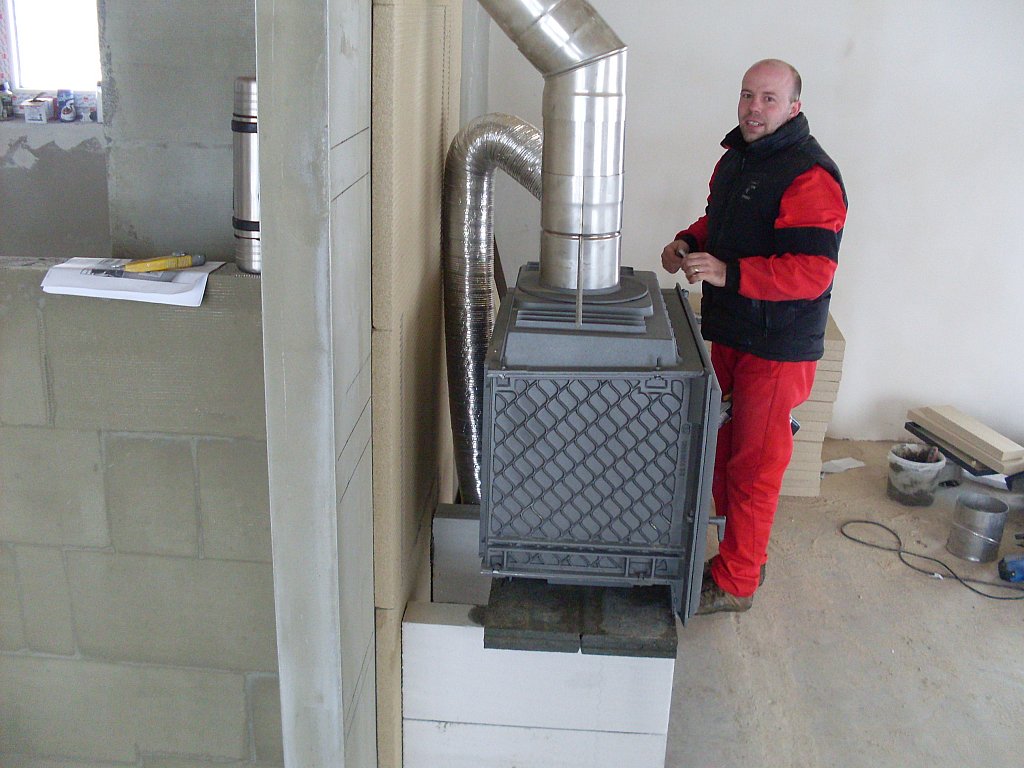

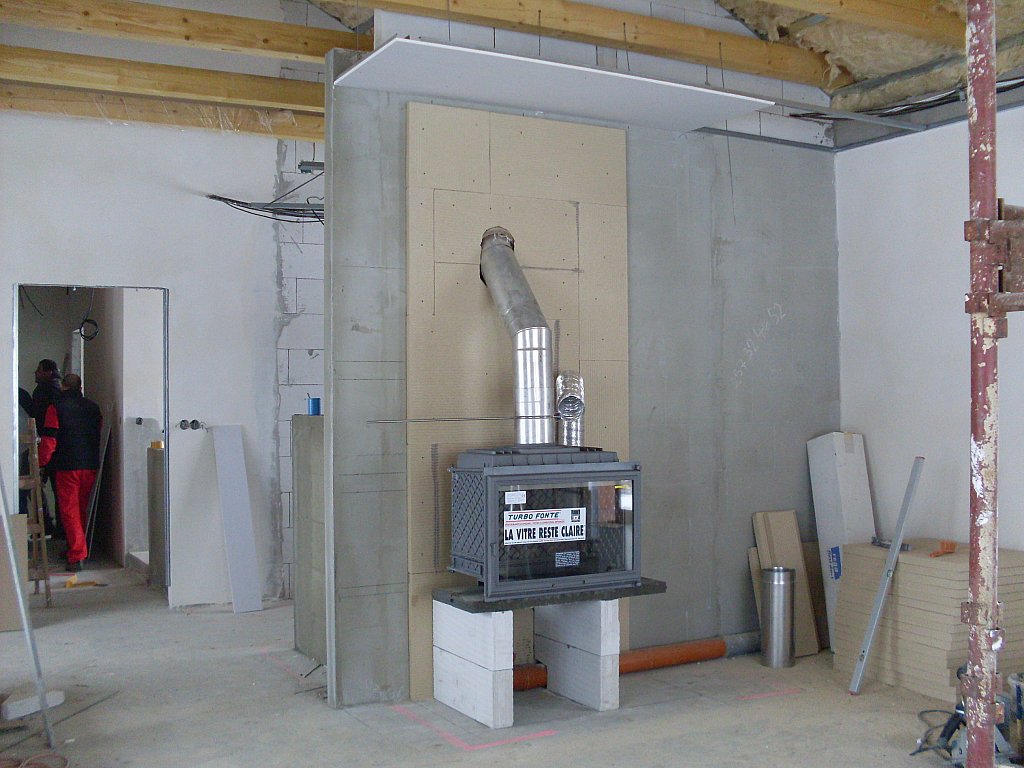

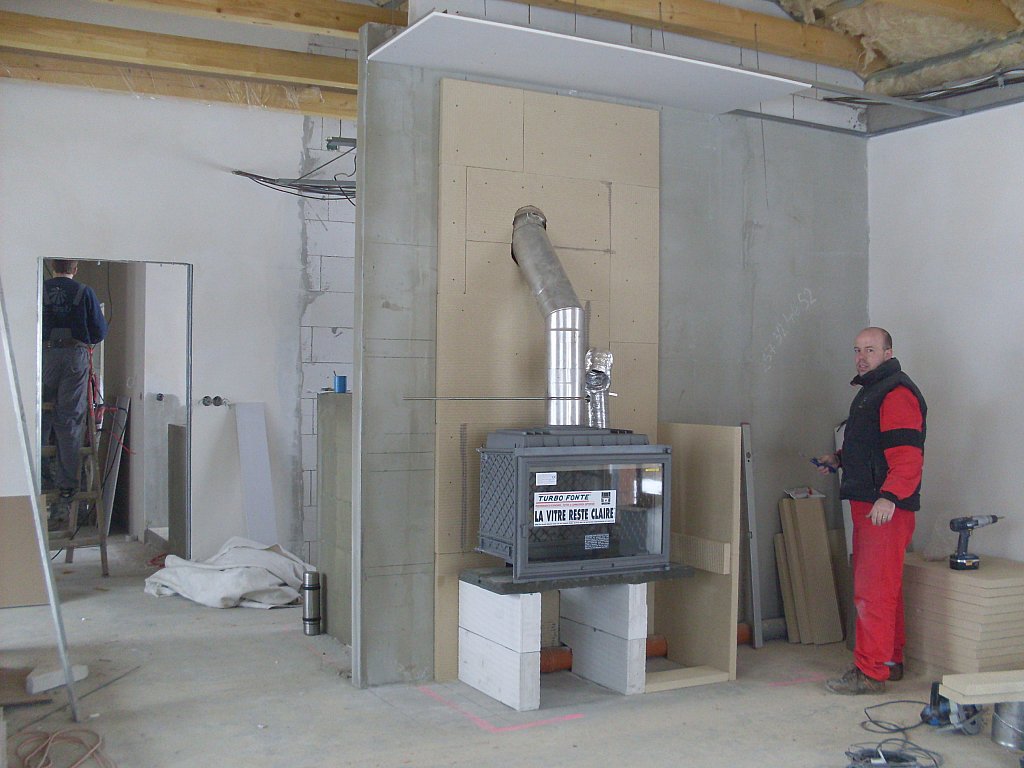

Монтиране на камерата за вграждане.
Камерата се монтира на собствени крака или върху
постамент, в зависимост от конструкцията на
камината и изискванията на производителя на
камерата. За постамент в случая са използвани тухли
Ytong и плочи от огнеупорен бетон.

След като се монтира на място, камерата се свързва с
димоотвода. На този етап е добре да се направи пробно
запалване за проверка на връзките и уплътненията.
Гъвкавият алуминиев ръкав на снимката е за
извеждане на горещия въздух в помещението под
камината, монтиран е по изискване на конкретния
клиент и е рядко срещано изпълнение.

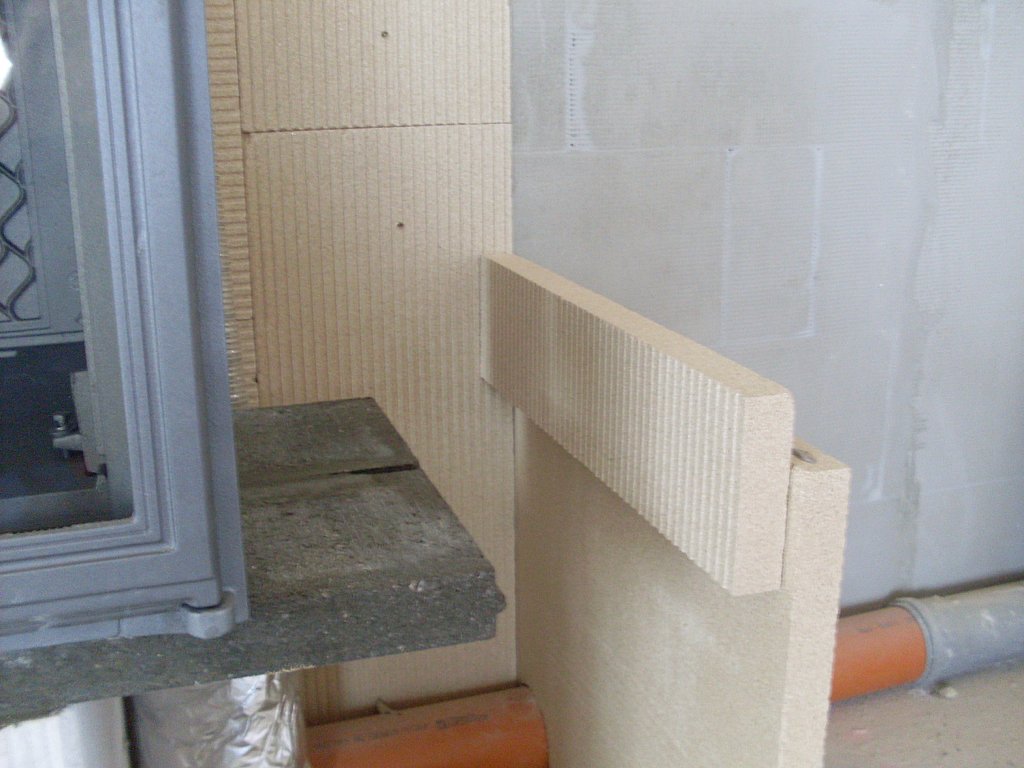

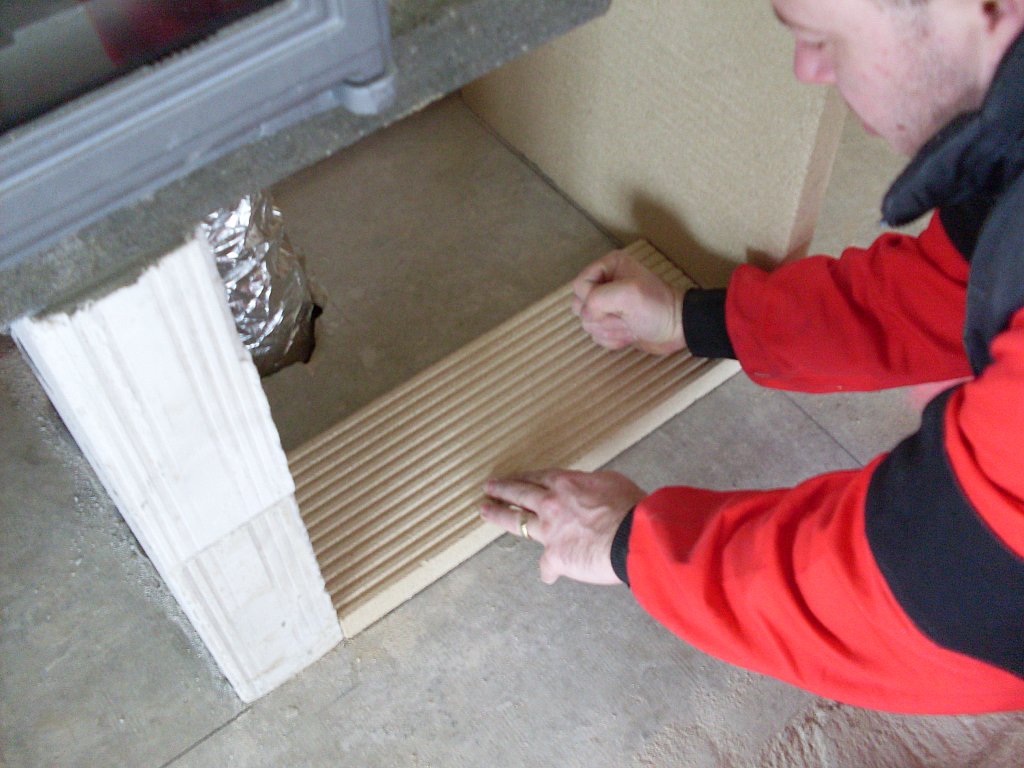

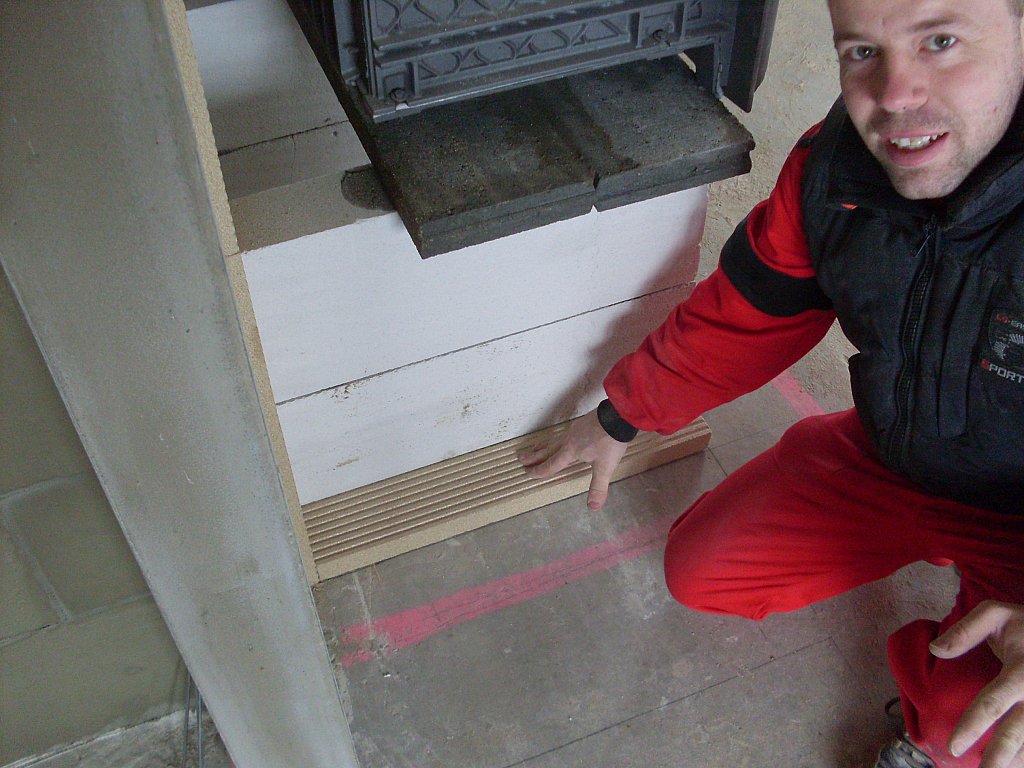

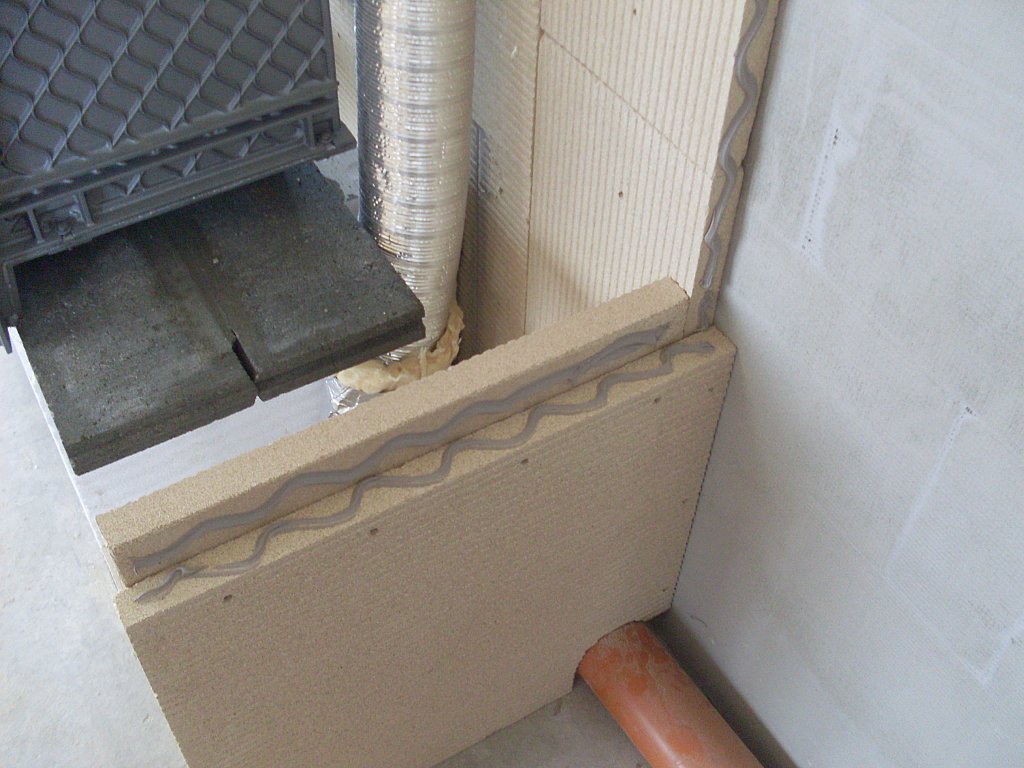

Укрепване долната част на конструкцията

Монтираният на пода детайл спомага за
укрепване на конструкцията при монтажа, като
фиксира долния край на страничната стена към
постамента на камерата и не позволява
изместване на стената.

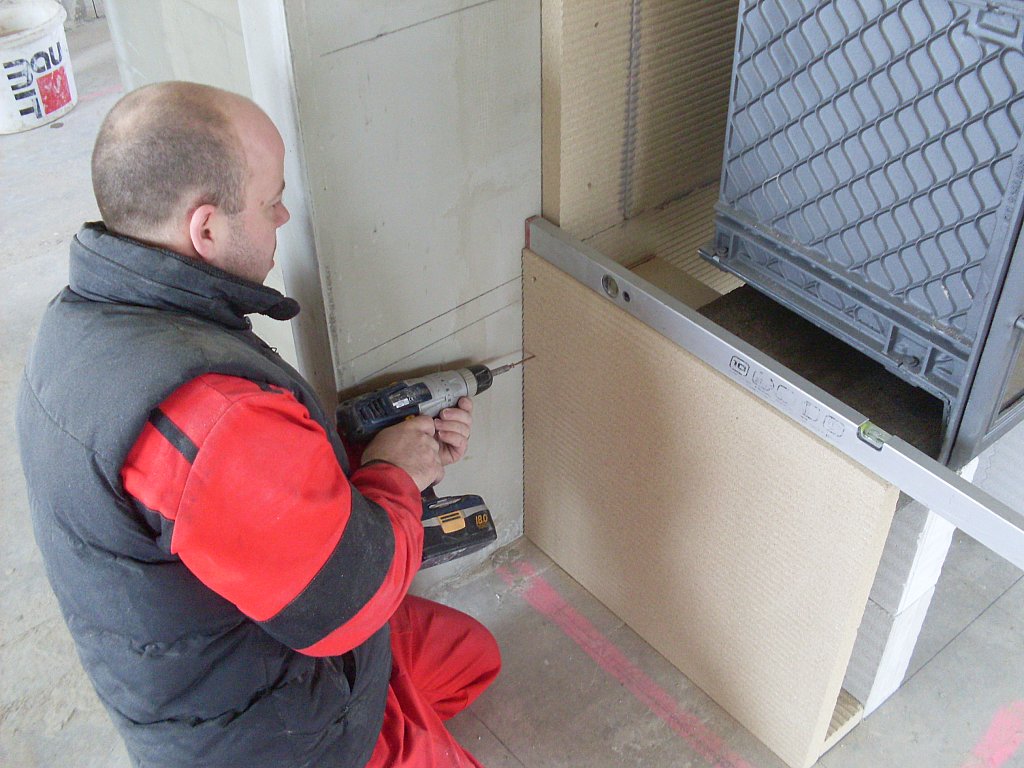

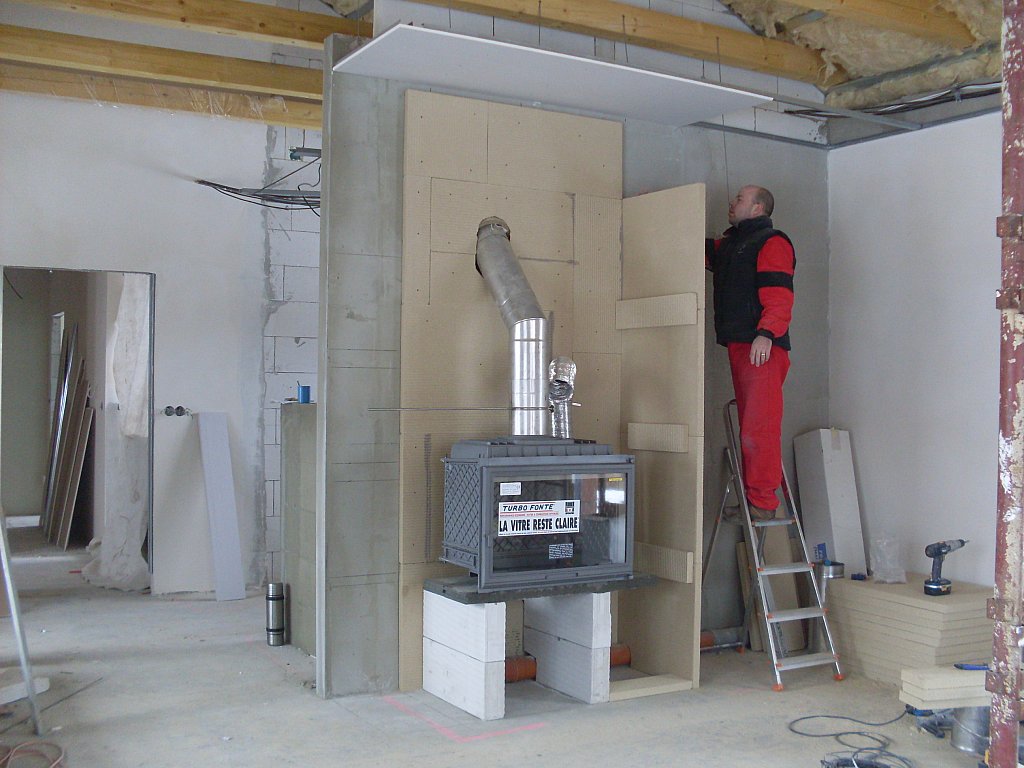

Изграждане на страничните стени

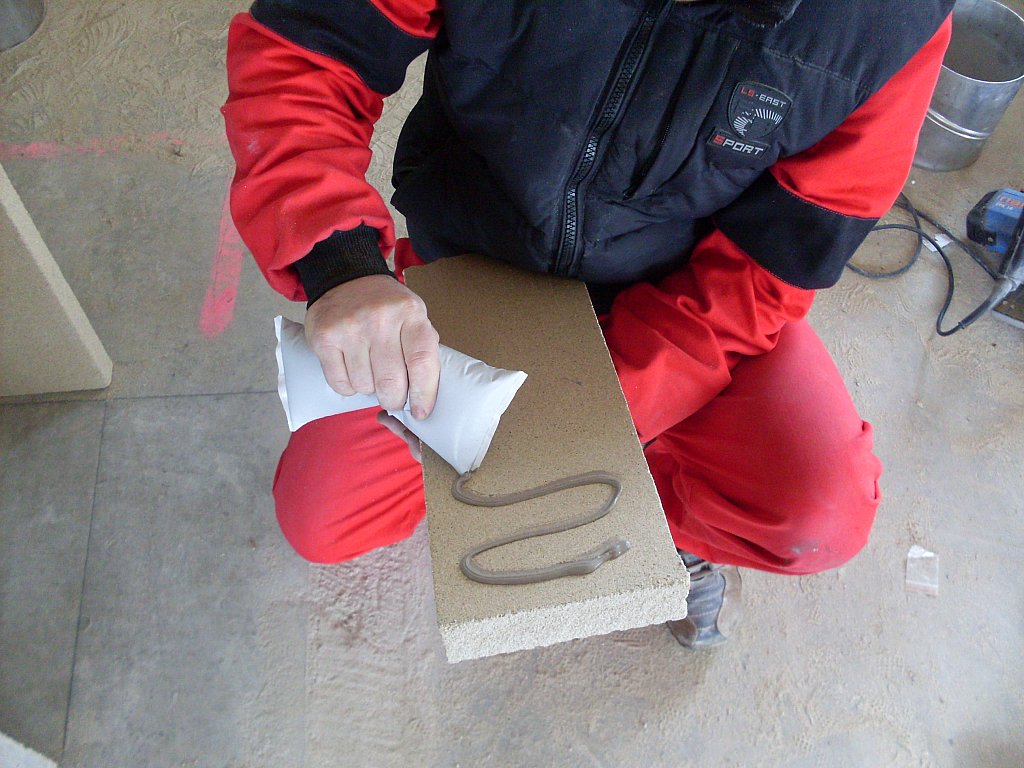

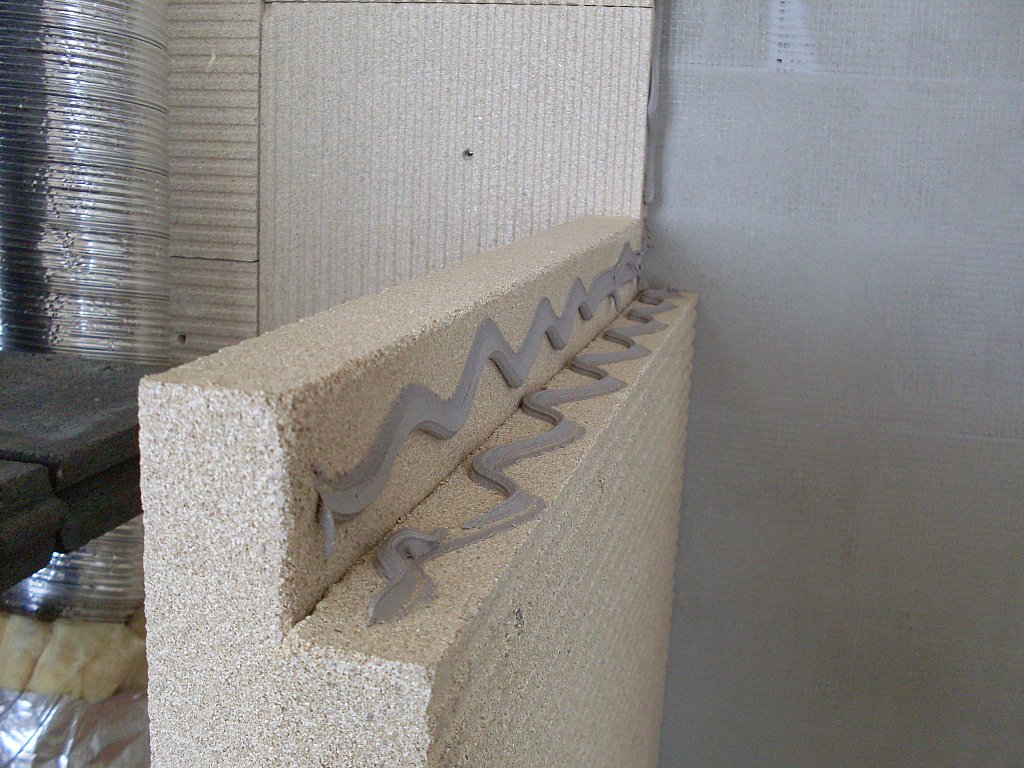

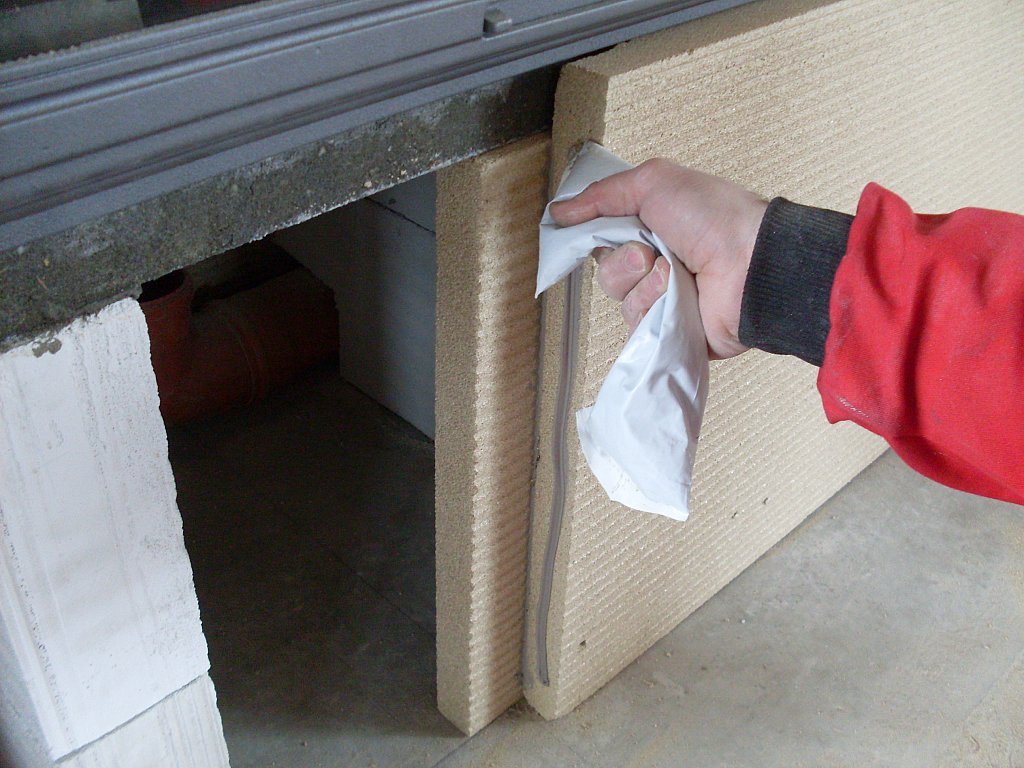

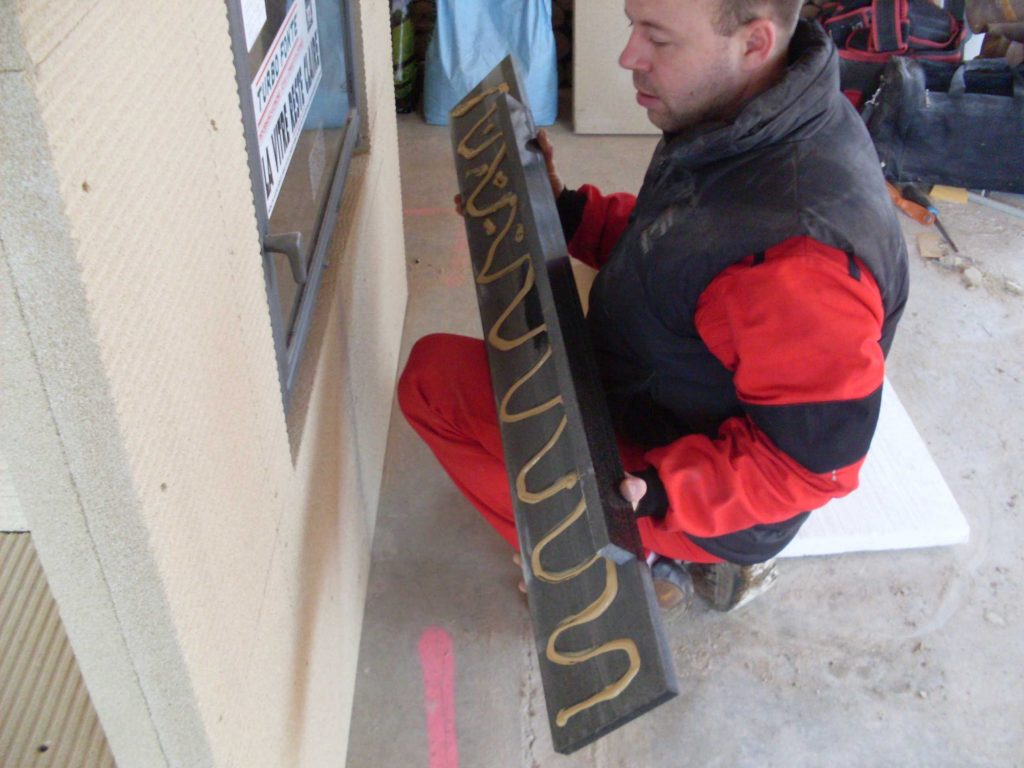

Класическо полагане на лепилото Grenaklebepaste

Между два съседни панела от вътрешна
страна може да се поставят снадки от детайли,
както е показано на снимката, за укрепване на
конструкцията. Такива детайли се използват
на места, където прецените, че е необходимо.
Но в пространството непосредствено около
камерата ги използвайте ограничено. Това
пространство трябва да бъде възможно най-
гладко, за да се улесни циркулацията на
горещия въздух.

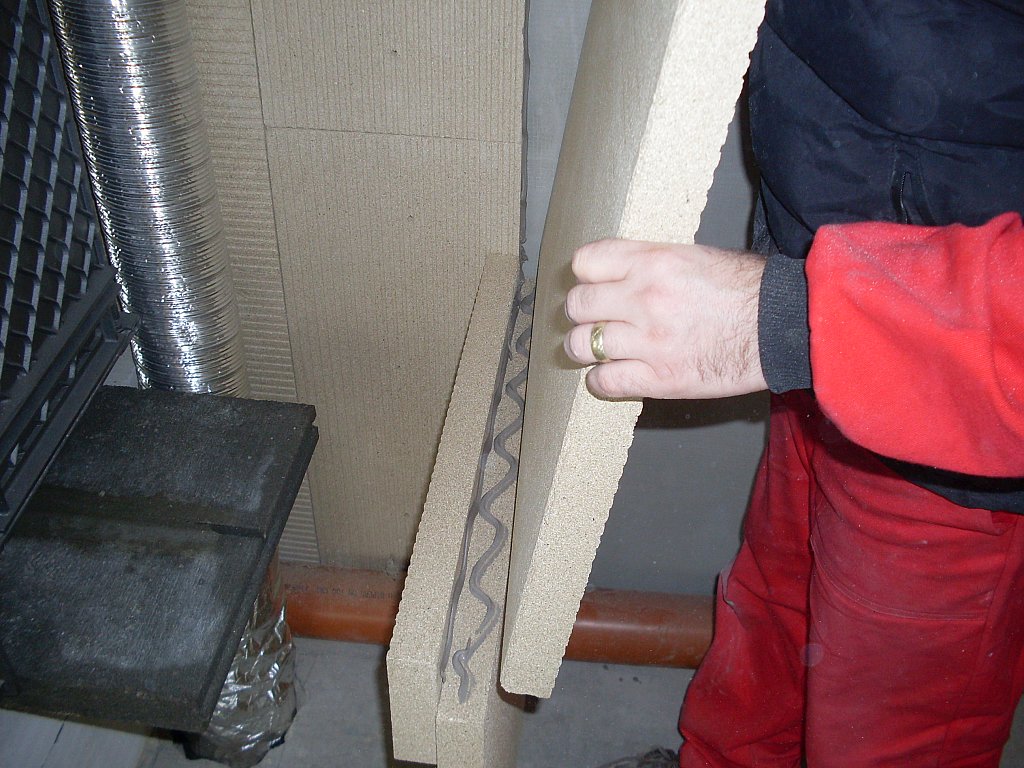

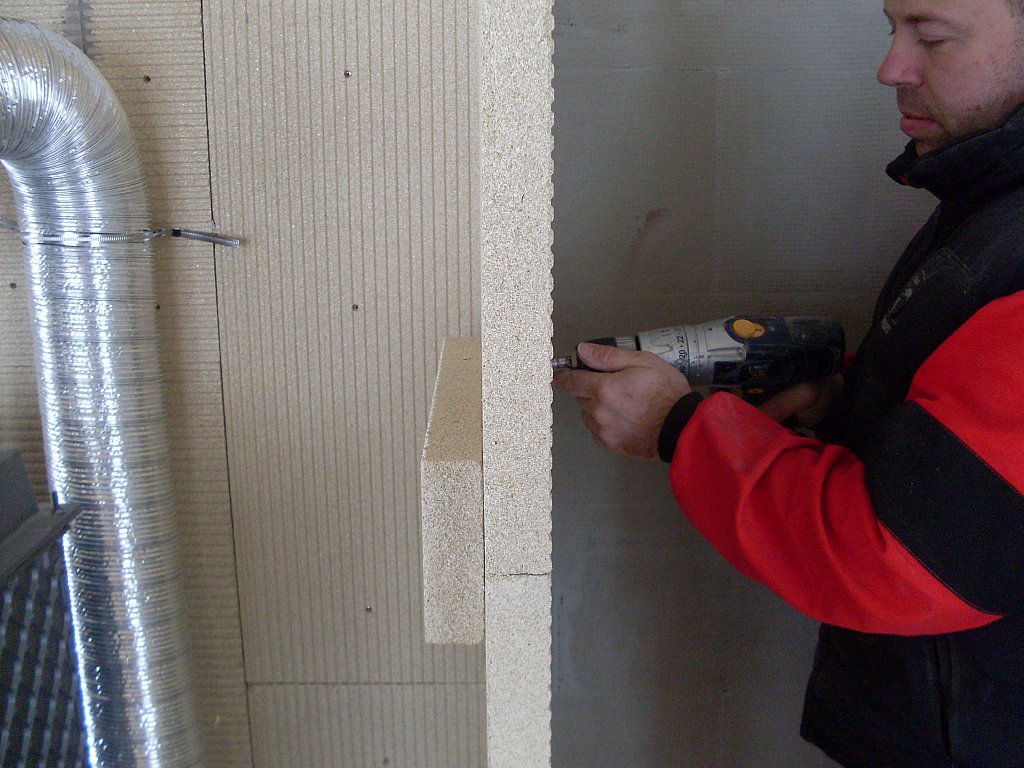

Залепване на снадки

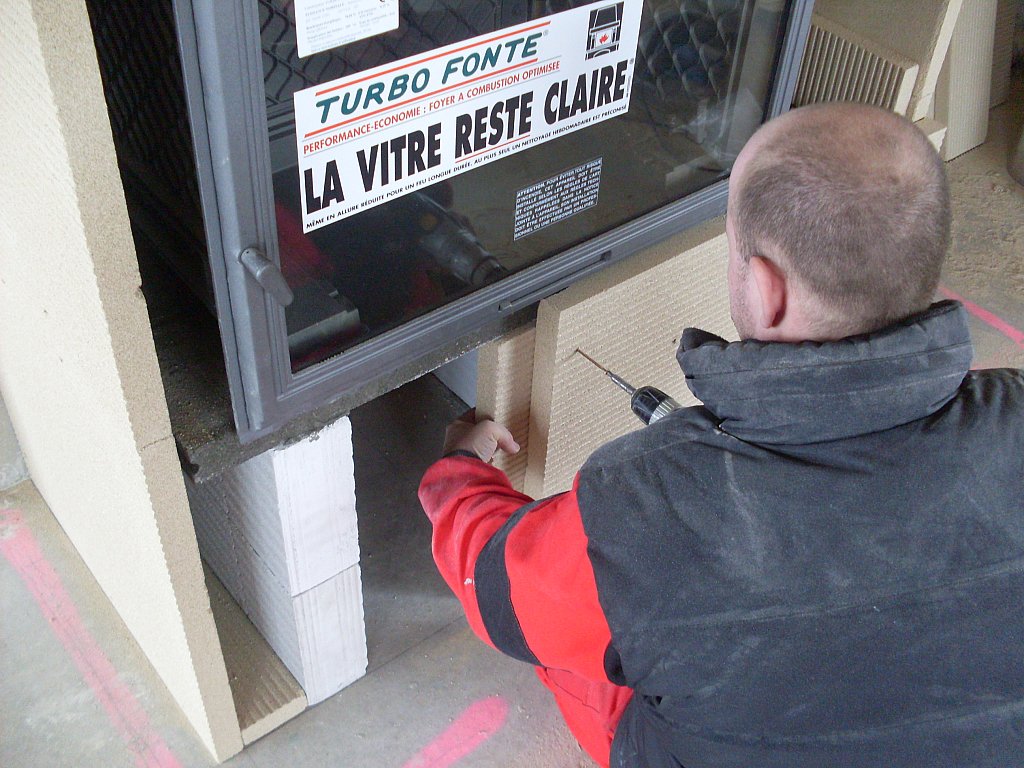

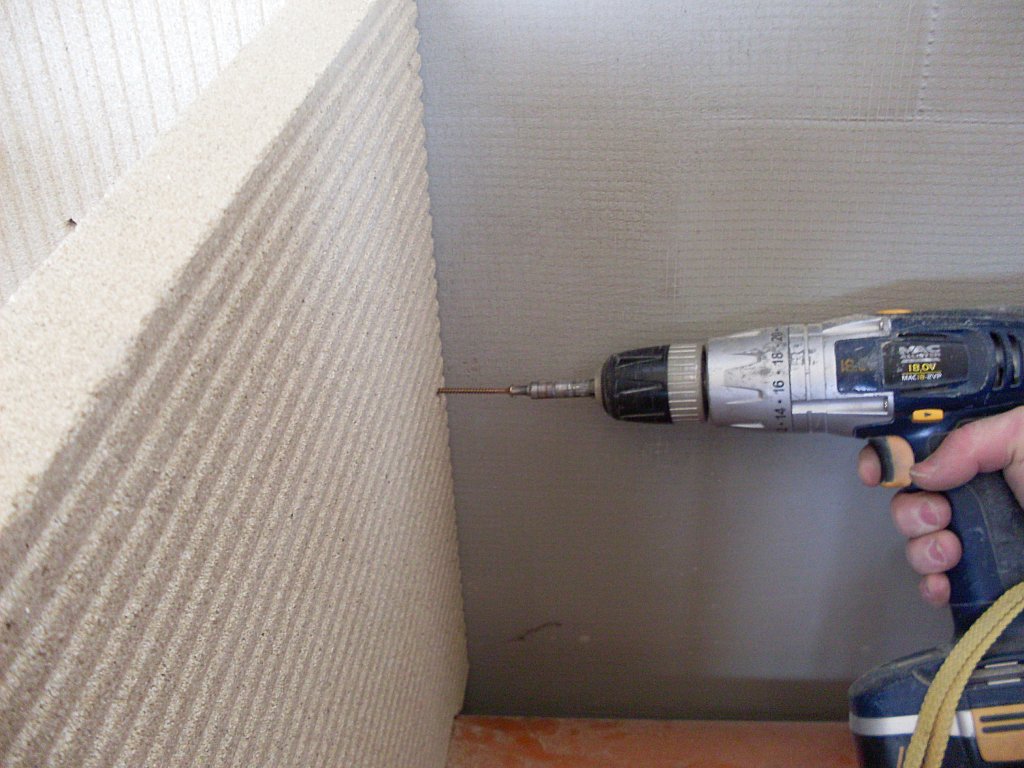

Съединяване на снадки.
За съединяване на две плоскости Grenaisol се
използват стандартни самонарезни винтове.
Дължината им се определя от дебелината на
плоскостите.

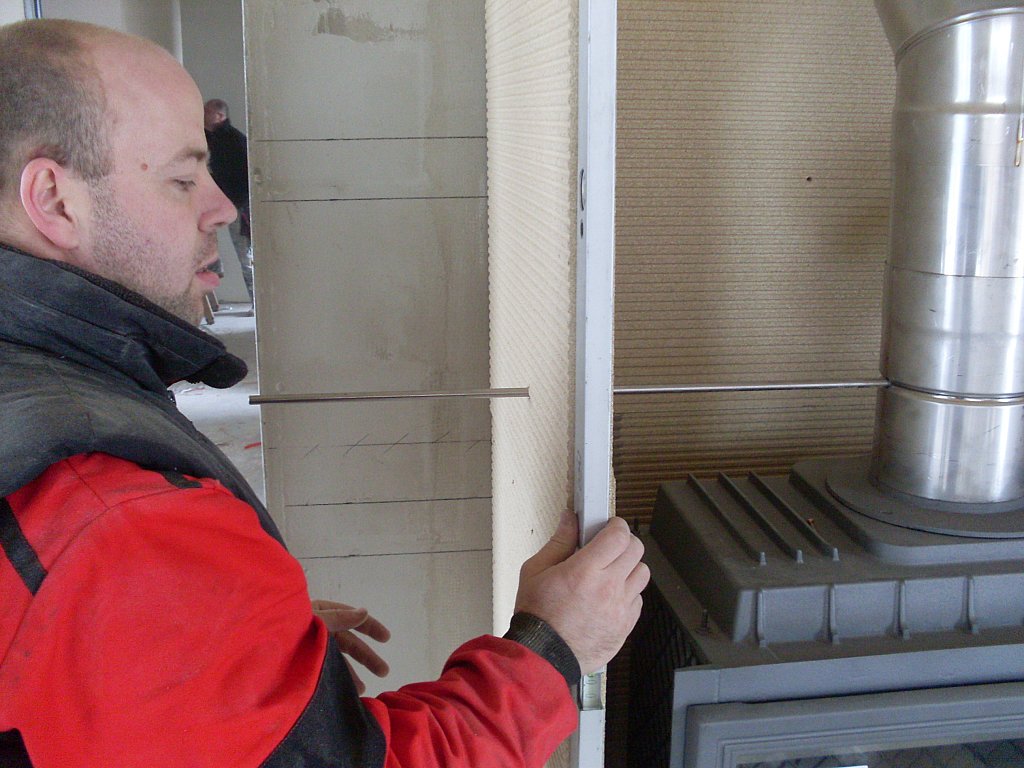

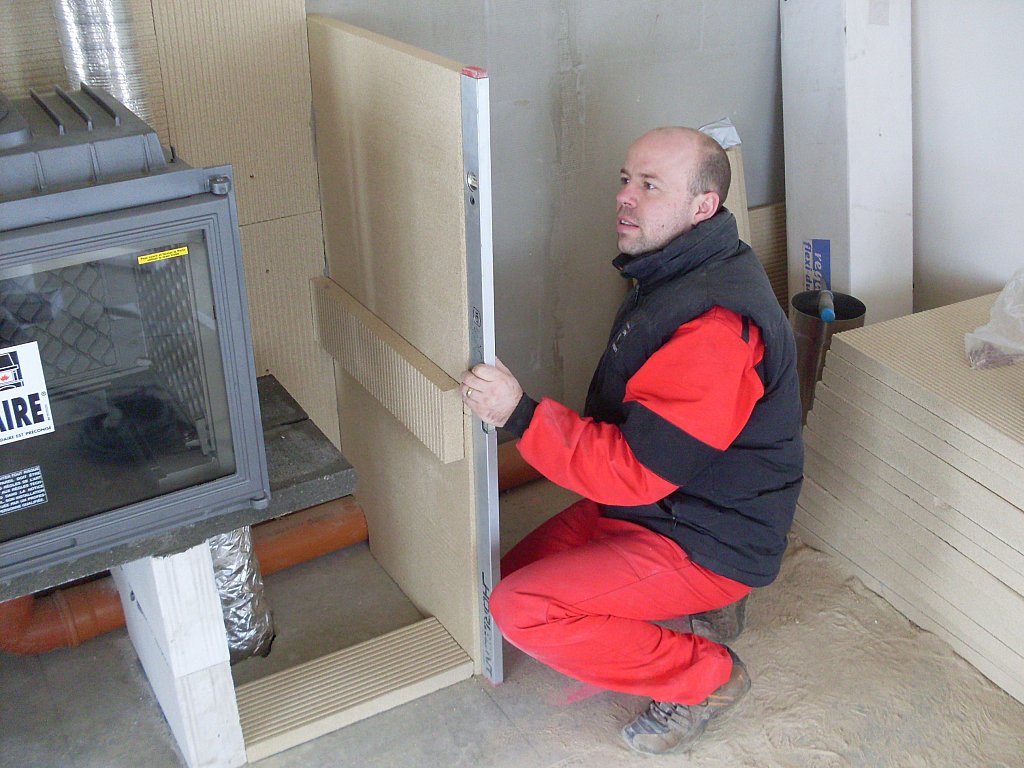

При изграждането на страничните стени се
контролира те да са вертикални.

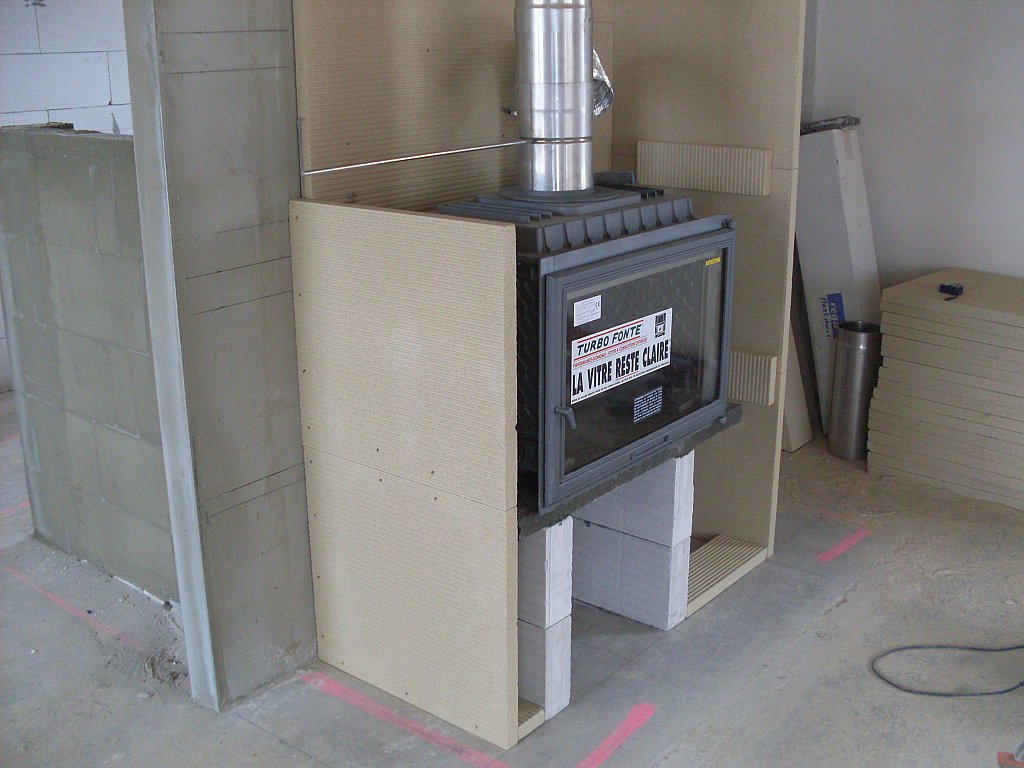

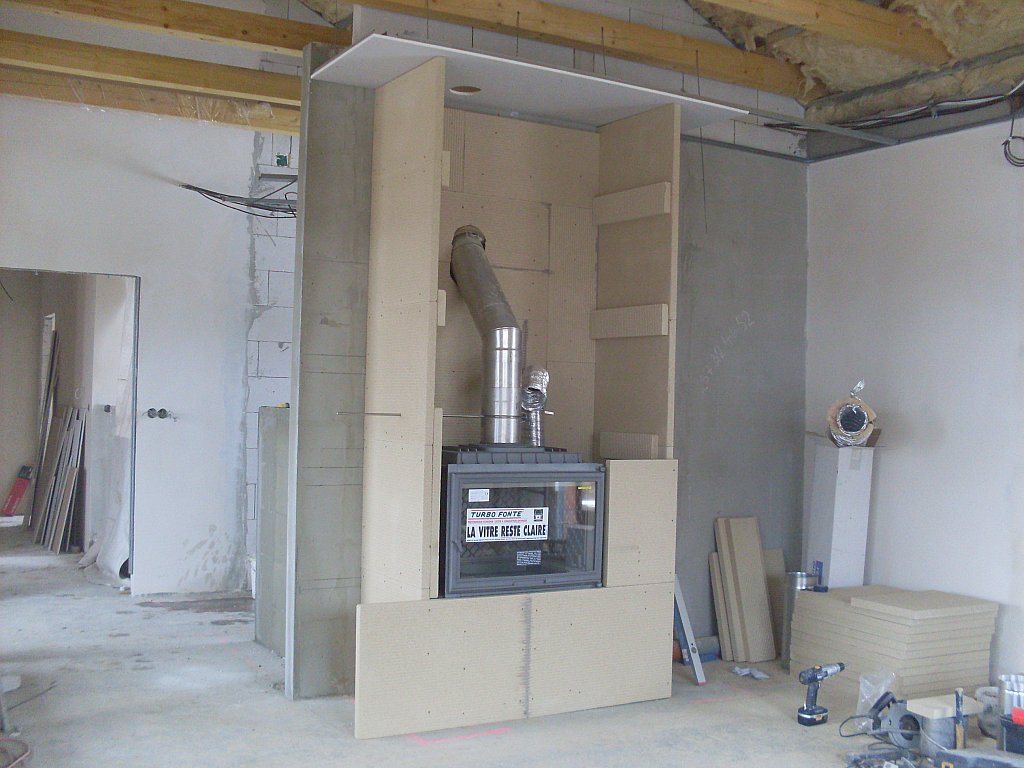

Довършване на страничната стена

Преди да започне изграждането на другата
странична стена, отново се поставя на пода панел
за осигуряване стабилността на конструкцията.

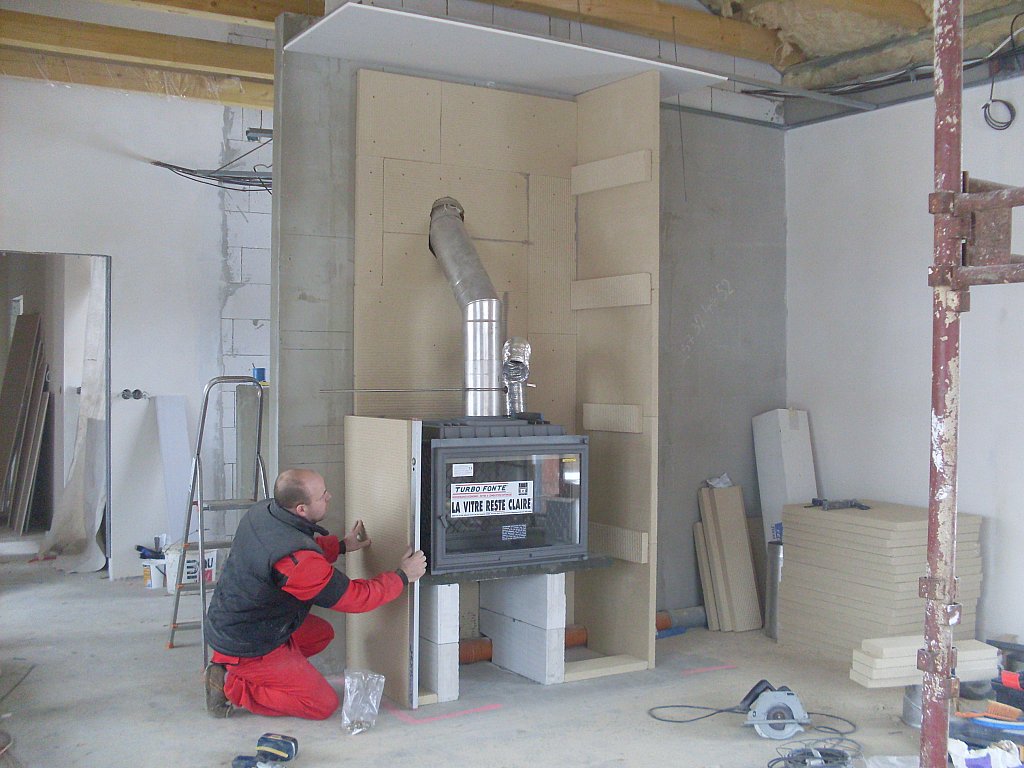

Изграждане на другата странична стена

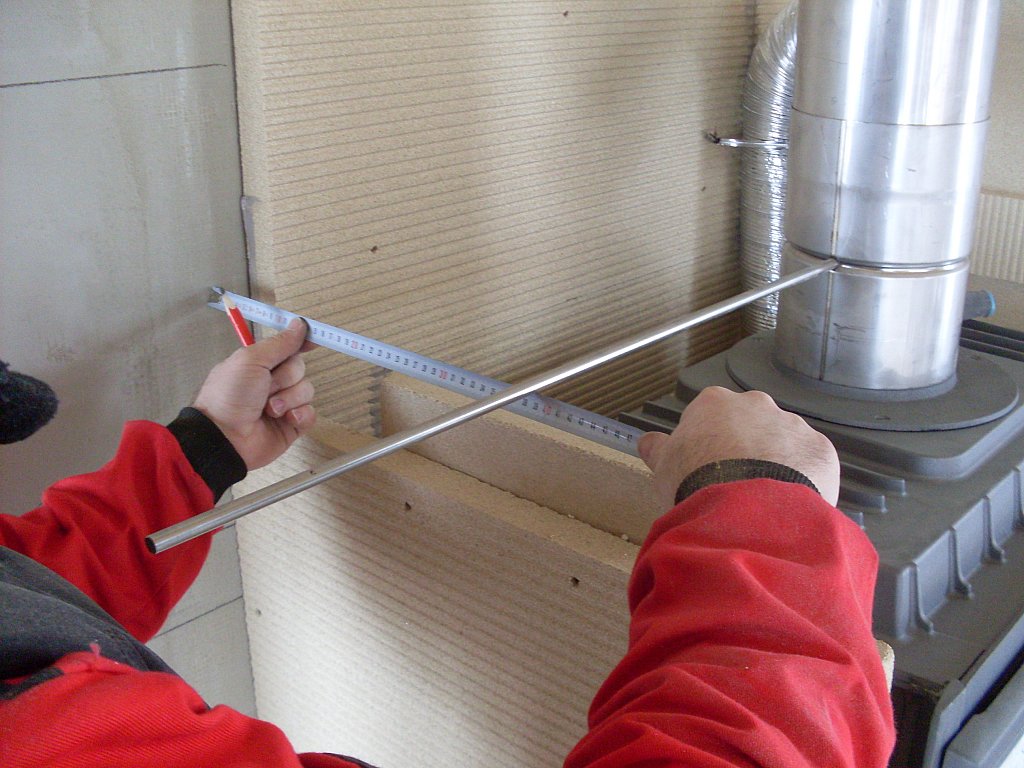

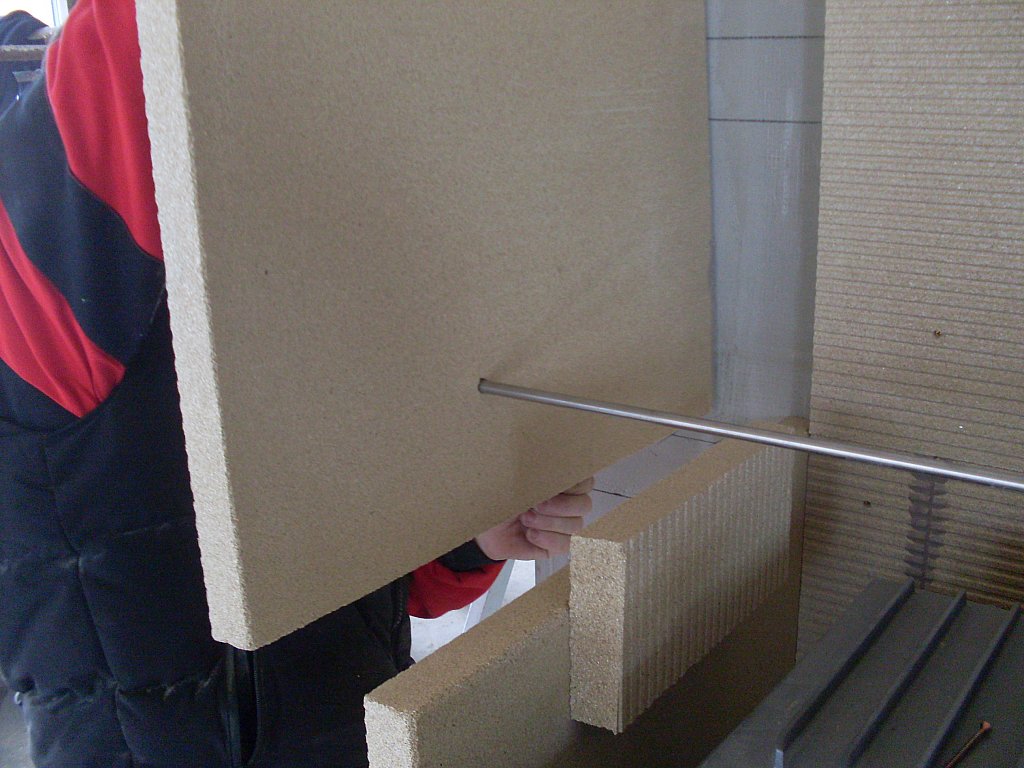

Измерете разстоянията до мястото на отвора за
пръта на регулиращата клапа на комина.

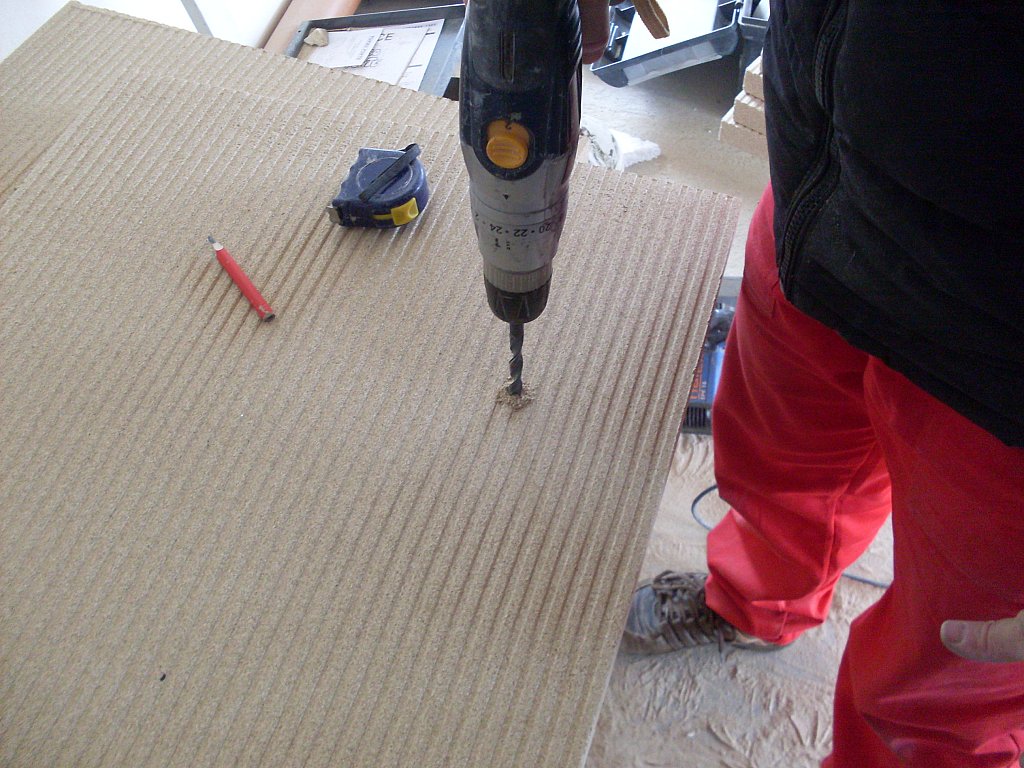

Пробийте отвор в панела на определеното място.

Монтирайте панела с отвора на място.

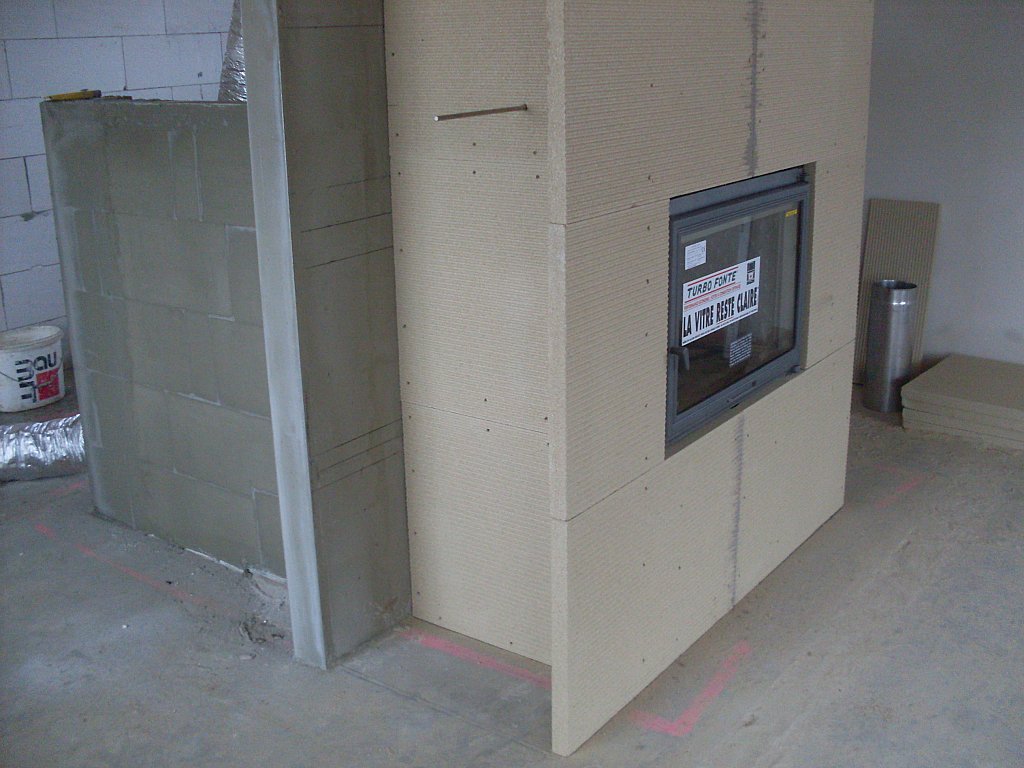

Довършване на втората странична стена

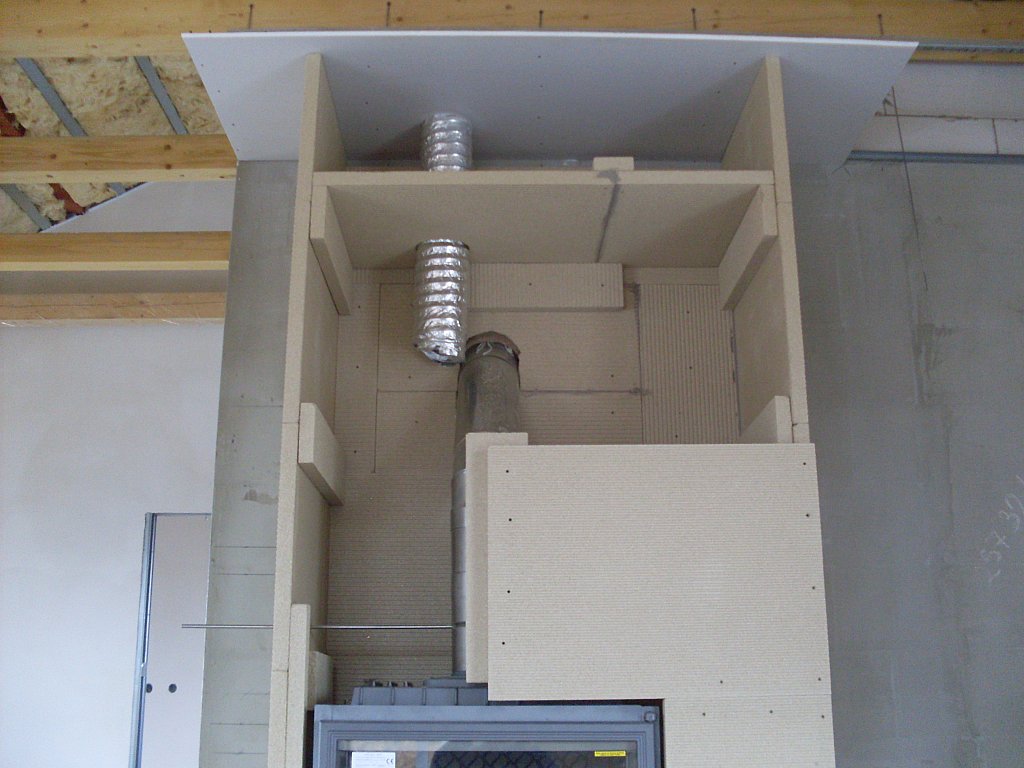

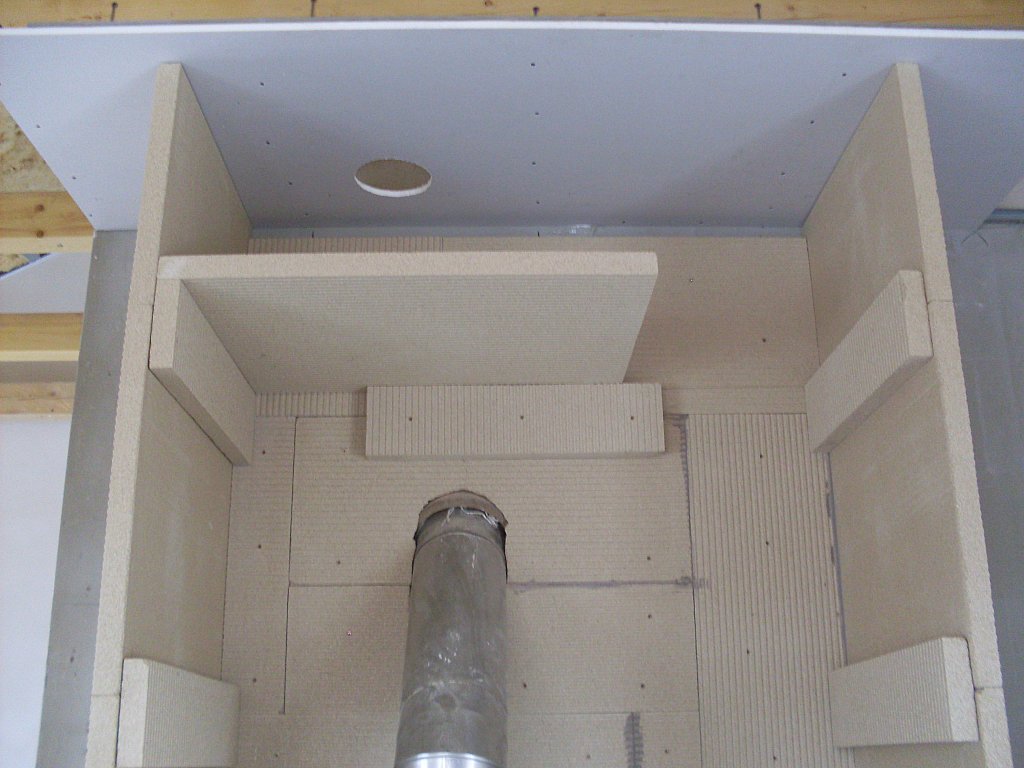

Таван и противопожарна преграда

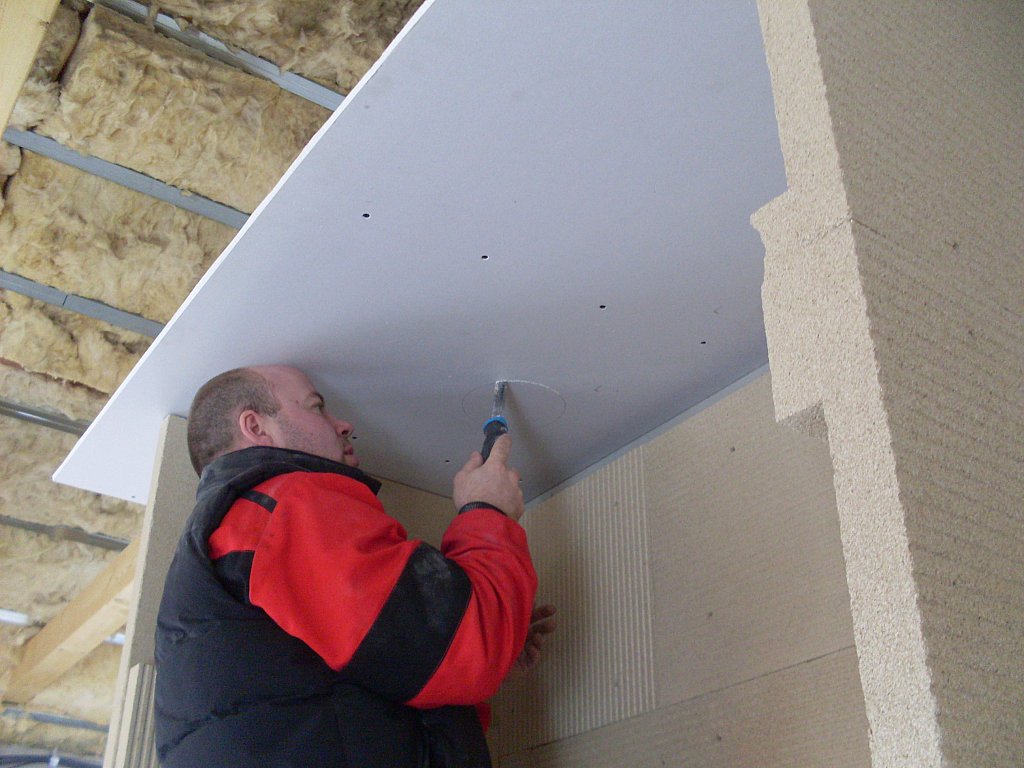

Изрязваме отвор в покривния таван за изход
на горещия въздух към други помещения.

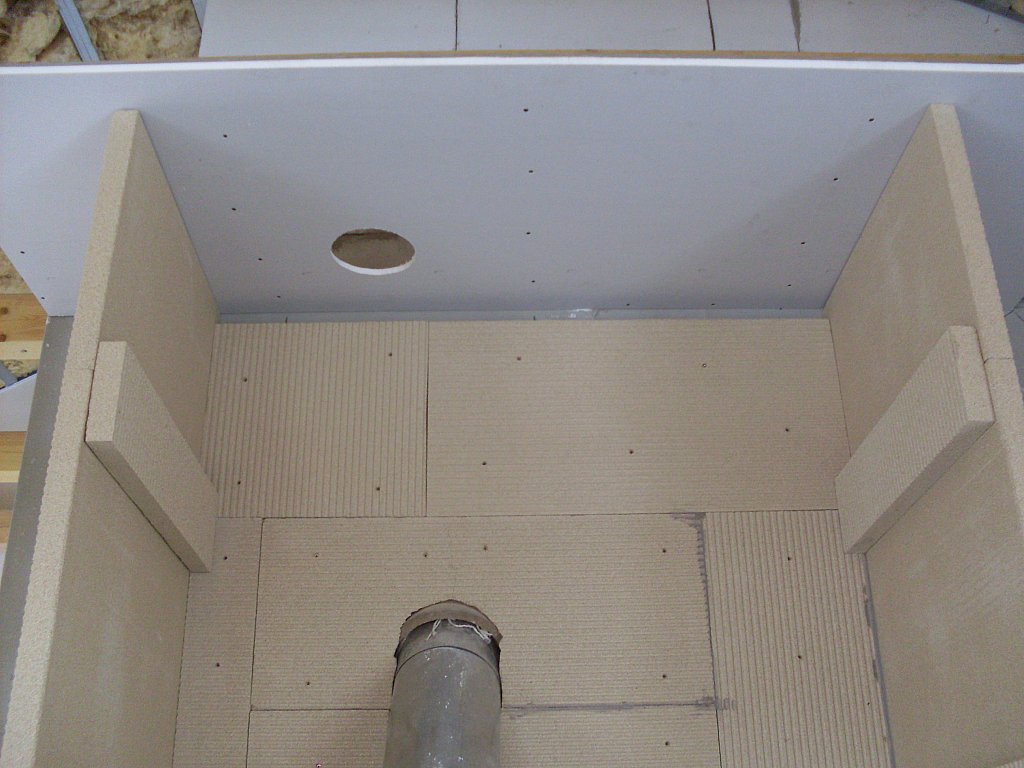

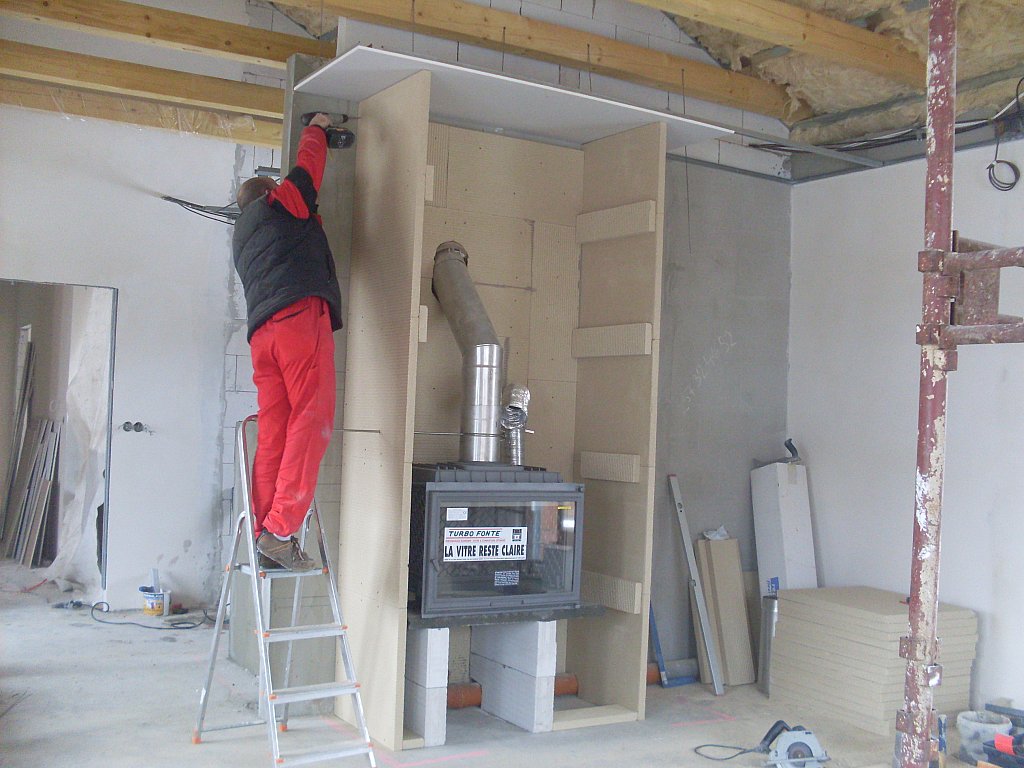

На 50 см под покривния таван изграждаме междинен
таван. Той предотвратява прекомерен термичен стрес
и служи за противопожарна преграда.

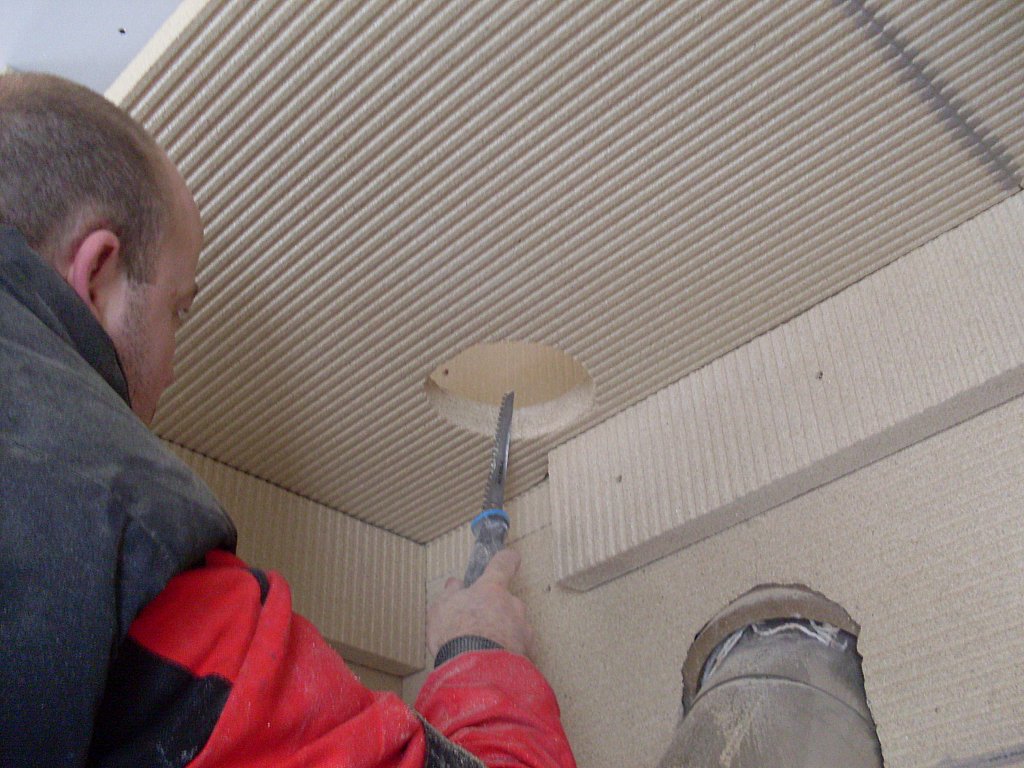

В междинния таван изрежете отвор за горещия въздух.

Изграждане на предната част на камината.

Левият преден панел излиза извън равнината на стената.
От това създадено пространство ще се оформи ниша.

През двата отвора на таваните прекарайте
изолирания гъвкав ръкав за извеждане на горещия
въздух в други помещения.

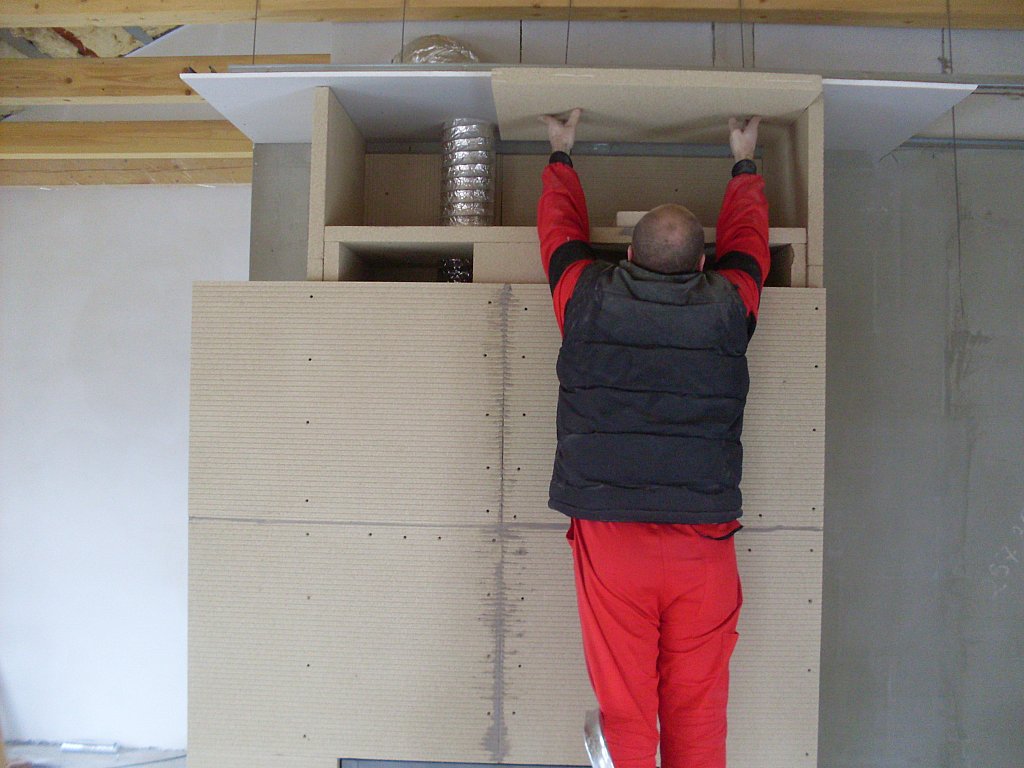

Изолираме покривния таван на камината и можем да
затворим конструкцията.

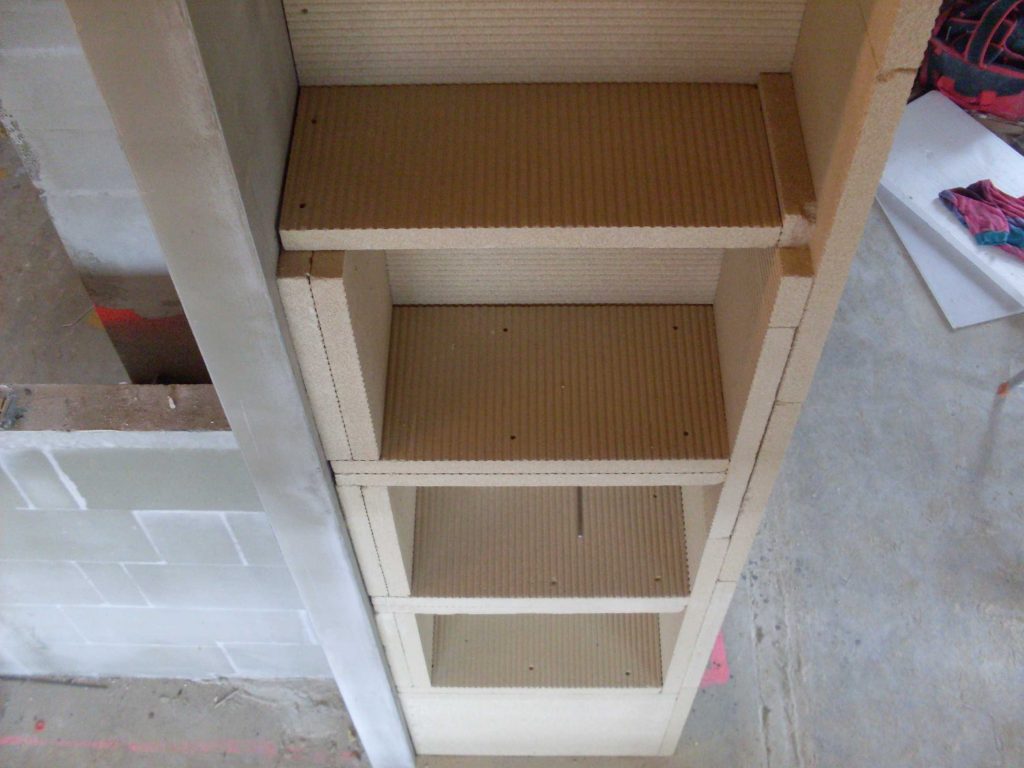

Създаване на ниша

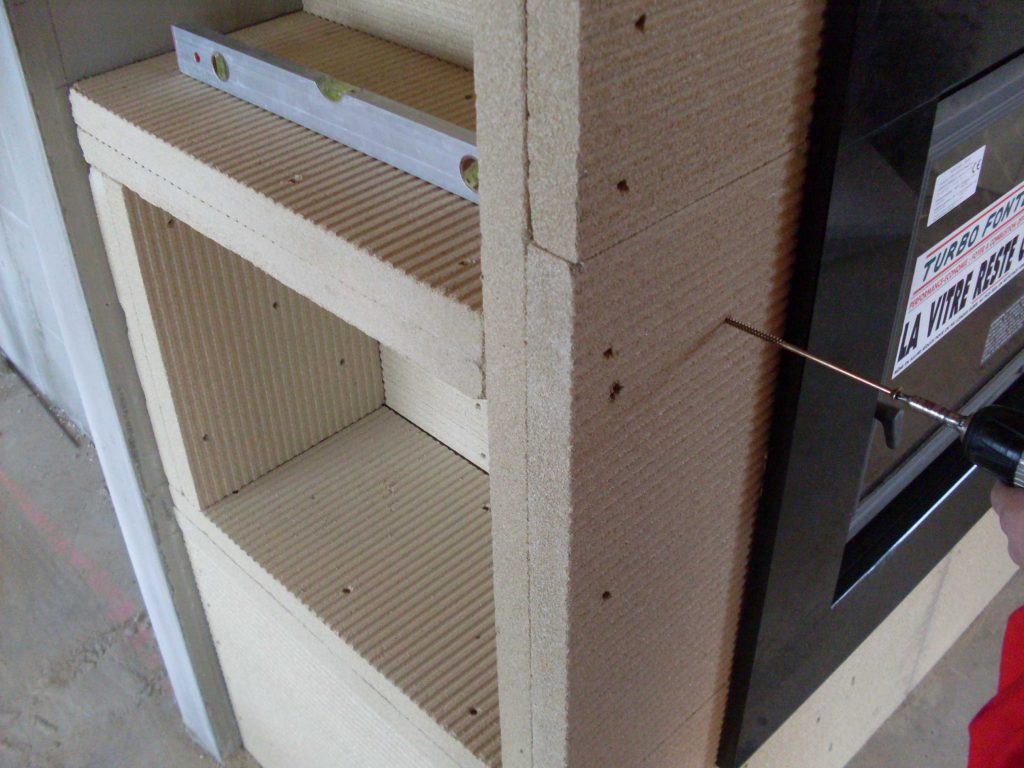

Закрепване на панел на върха на нишата, с
подходящи по дължина винтове. При поставяне на
всеки панел използвайте нивелир.

Използвайте по два слоя плоскости, залепени и
завинтени заедно, за допълнителна здравина.

Обработка на външните повърхности

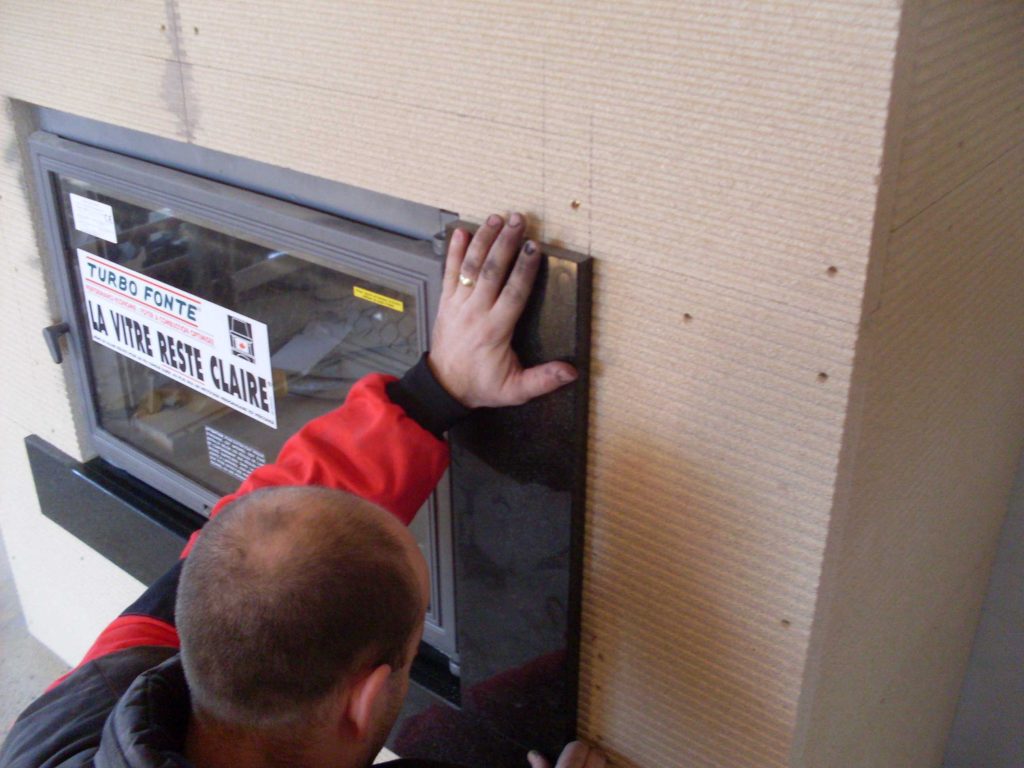

Инсталиране рамката на камината (в случая от мрамор)

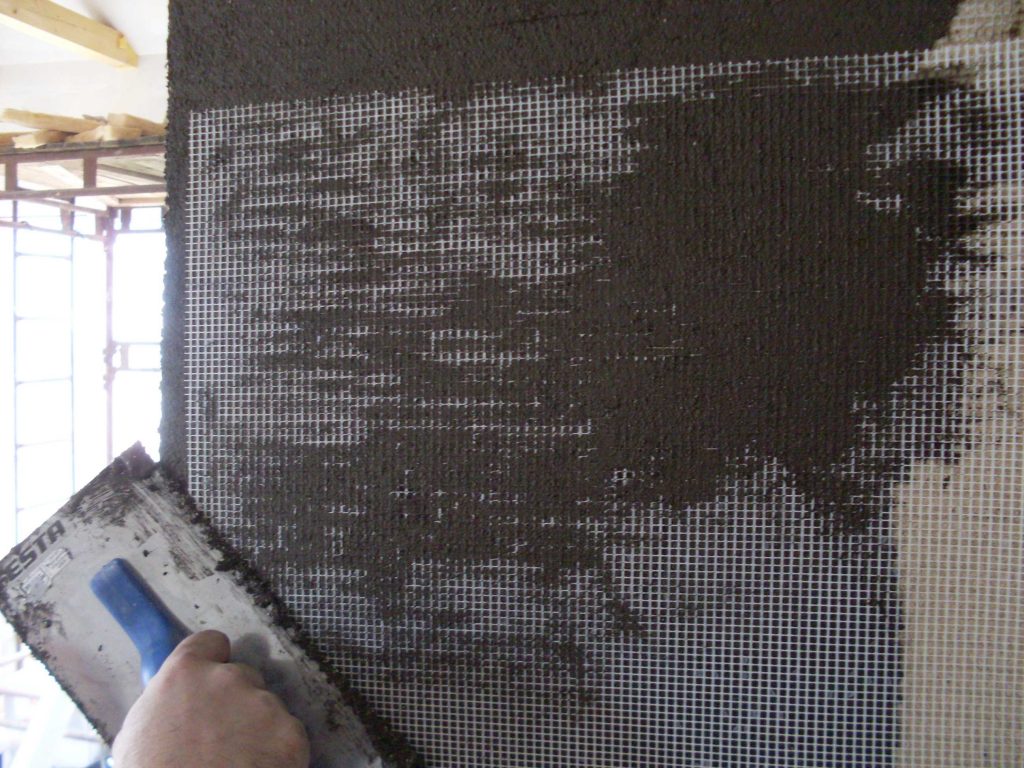

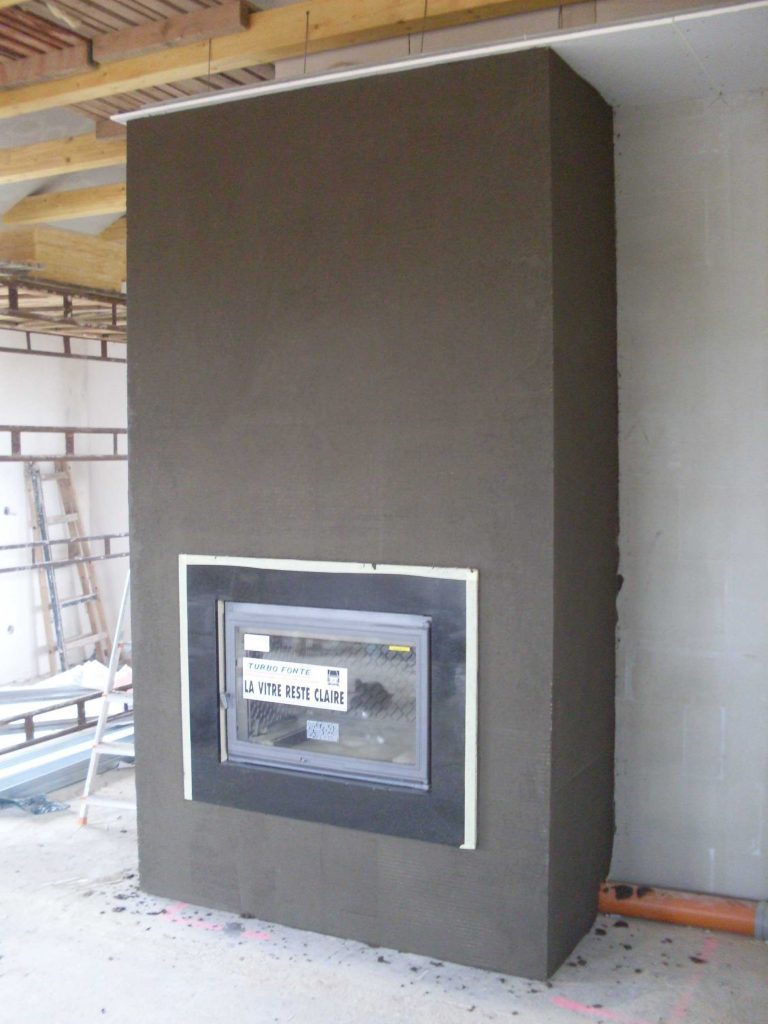

Измазване на конструкцията
Нанесете универсално лепило, служещо за
поддържащ слой за мазилката. След това специална
мрежа се притиска към лепилото. Мрежата може да
бъде прихваната и с телбод.

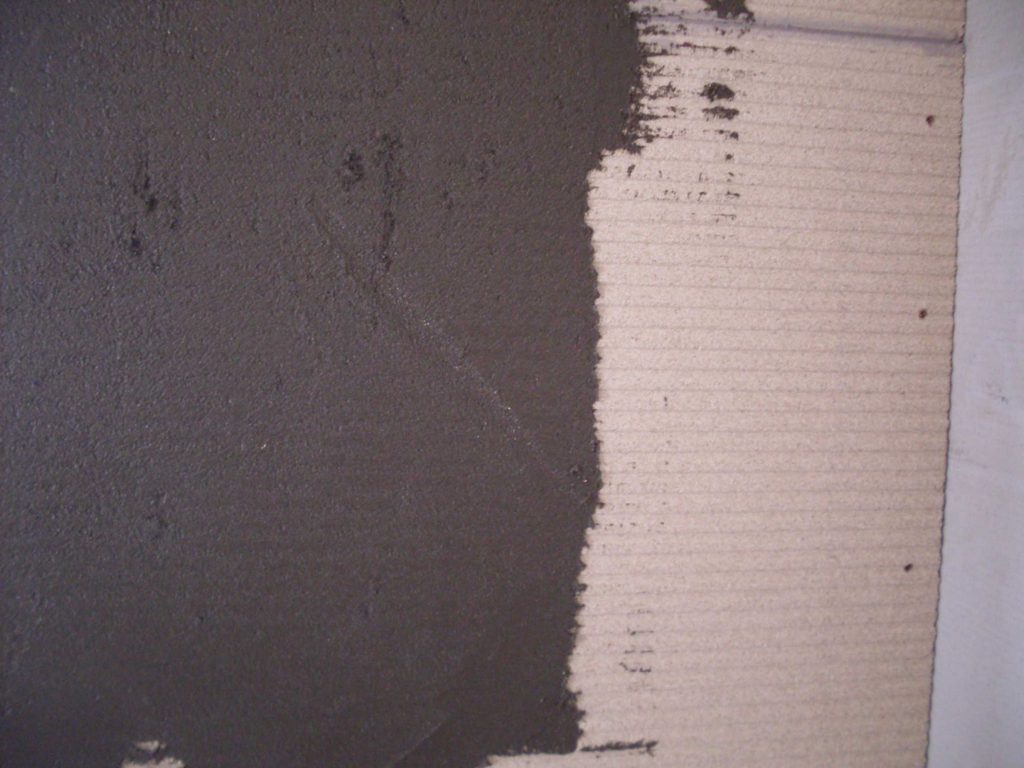

Нанасяне на мазилка.

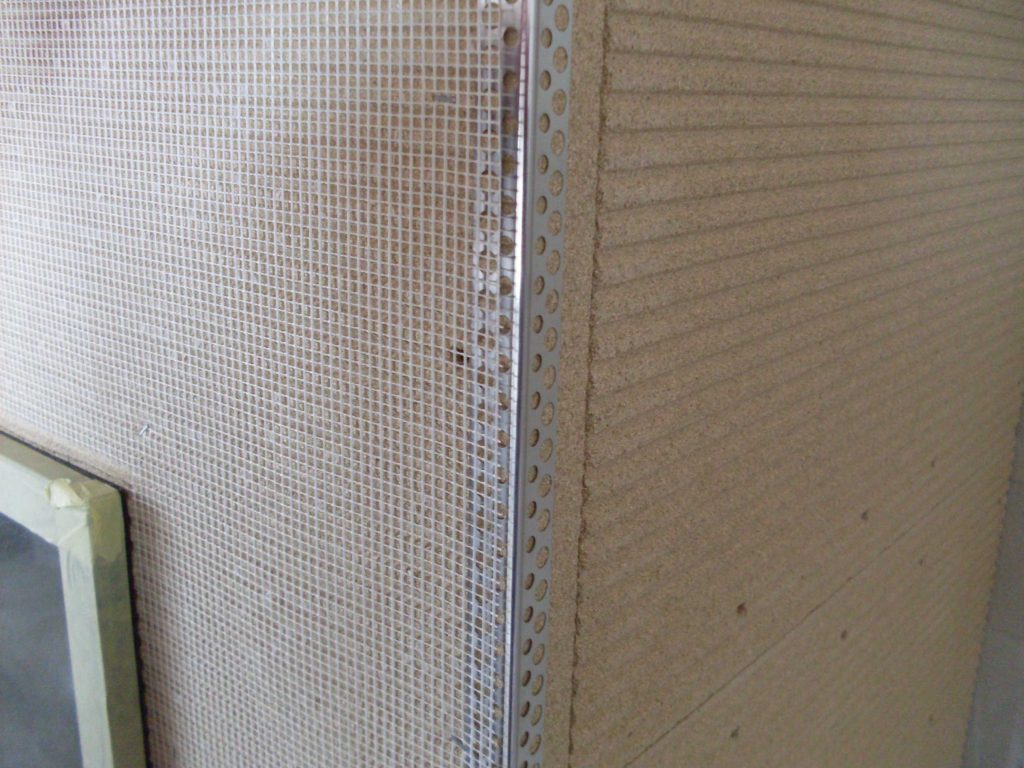

Можете да използвате алуминиеви профили за
подсилване на ъглите.

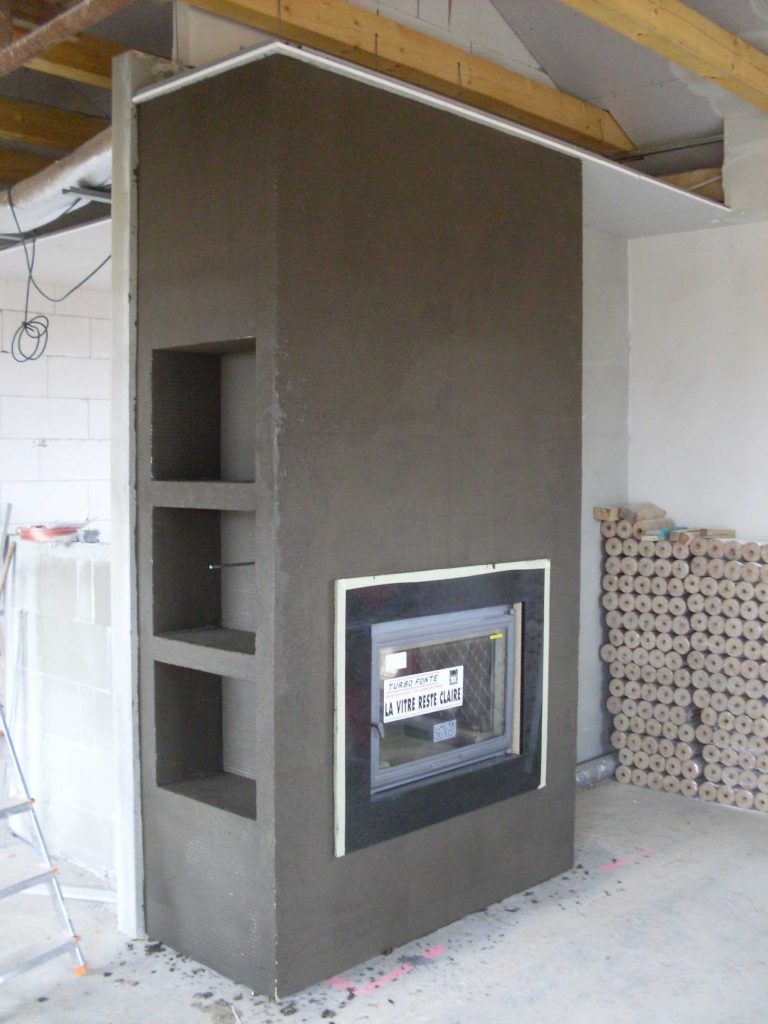

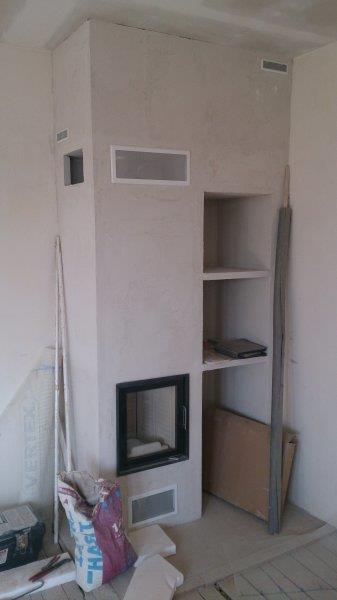

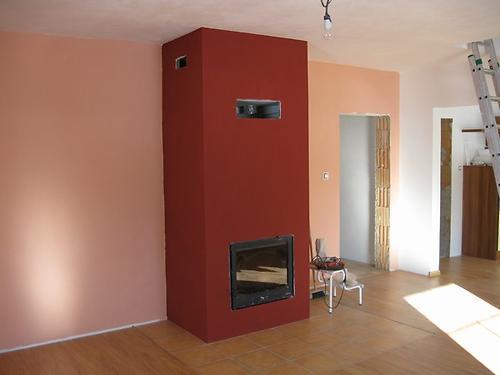

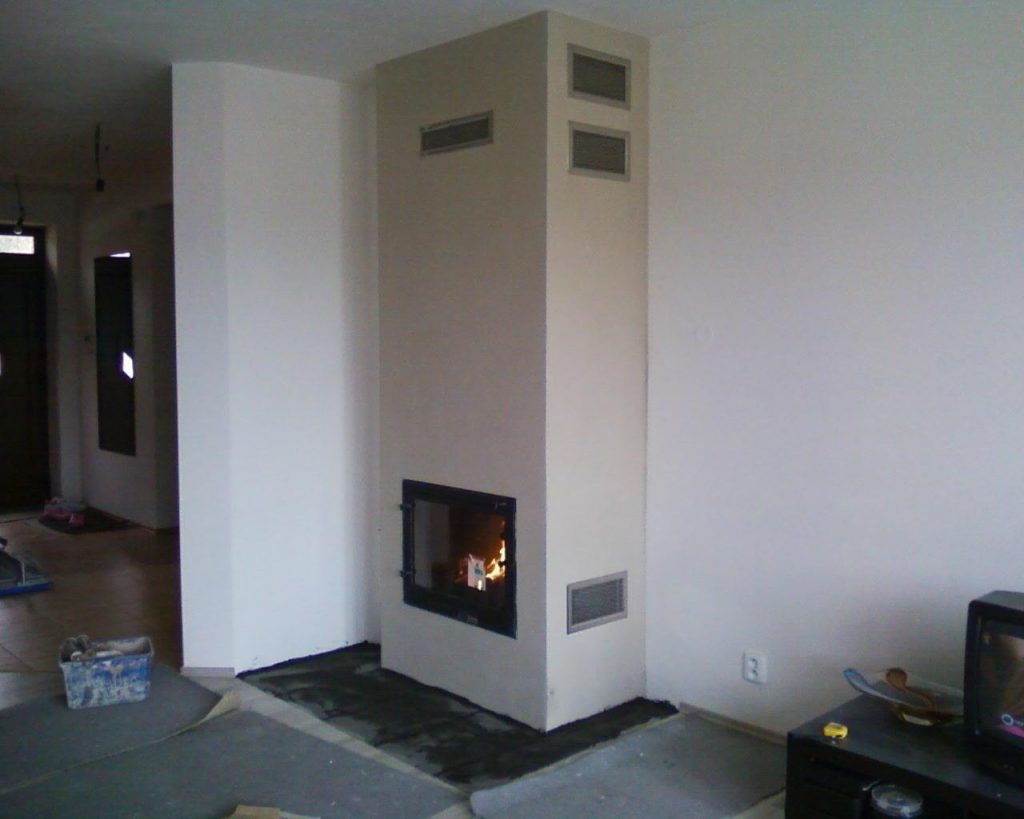

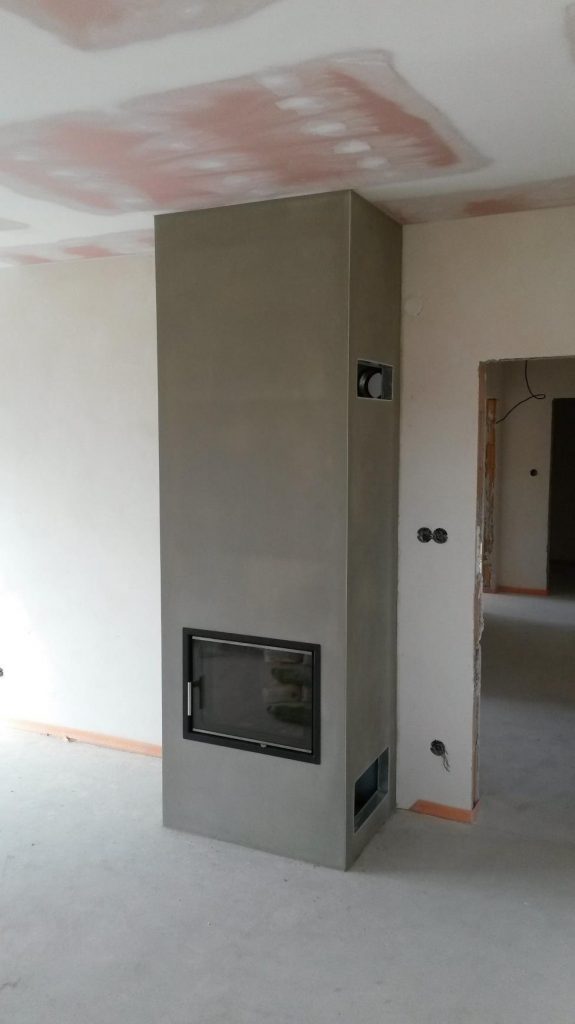

Показана е завършената конструкция на камината след
измазване. Не са поставени решетките за горещия въздух
и ревизионния отвор. В този случай собственикът на
камината не е взел решение относно местоположението
им. Тъй като плоскостите се обработват лесно,
последващото им инсталиране ще бъде безпроблемно.
